Электромеханическое реле для защиты измерительных приборов от перегрузки

Электромеханическое реле для защиты измерительных приборов от перегрузки

Иллюстрации

Показать все

Реферат

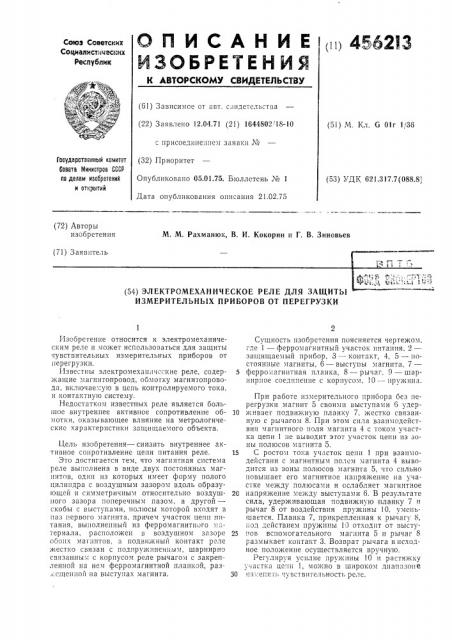

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ II! 4562I3

Союз Советских

Социвлвстичвских

Республнк (61) Зависимое от авт. свидетельства (22) Заявлено 12.04.71 (21) 1644802 18-10 (5!) М. Кл. 6 01г 1/36 с присоедине;шем заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (32) Приоритет

Опубликовано 05.01.75. Бюллетень № 1

Дата опубликования описания 21.02.75 (53) УДК 621.317.7(088.8, (72) Авторы изобретения

М, М. Рахманюк, В. И. Кокорин и Г. В. Зиновьев (71) Заявитель (54) ЭЛЕКТРОМЕХАНИЧЕСКОЕ РЕЛЕ ДЛЯ ЗАЩИТЫ

ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ОТ ПЕРЕГРУЗКИ

Изобретение относится к электромеханическим реле и может использоваться для защиты чувствительных измерительных приборов от перегрузки.

Известны электромеханичсские реле, содержащие магнитопровод, обмотку магнитопровода, вкл4очаез:ую в цепь контролируемого тока, и контактную систему.

Недостатком известных реле является большое внутреннее активное сопротивление обмотки, оказывающее влияние на метрологические характеристики защищаемого объекта.

Цель изобретения в снизить внутреннее активное сопротивление цепи питания реле.

Это достигается тем, что магнитная система реле выполнена в виде двух постоянных магнитов, один из которых имеет форму полого цилиндра с воздушчым зазором вдоль образу4ощей и симметричным относительно воздушного зазора поперечным пазом. а другой— скобы с выступами, полюсы которой входят B паз первого магнита, причем участок цепи питания, выполненный из ферромагнитного и»териала, расположен в воздушном зазоре обоих маге4итов, а подви кнып контакт реле жестко связан с подпруокиненпым, шарнирно связанны", с корпусом реле рычагом с закрепленной на нем ферромагнитной планкой, раз4ссщенной на выступах магнита.

Сущность изобретения поясняется чертежом, где 1 — ферромагнитный участок питания, 2— защищаемый прибор, 3 — контакт, 4, 5 — постоянные магниты, 6 — выступы магнита, 7—

5 ферромагнитная планка, 8 — рычаг, С4 — шарнирное соединение с корпусом, !0 — пружп44а.

При работе измерительного прибора без перегрузки магнит 5 своими выступами 6 удер10 жиBBPT подвижную планку 7. жестко связанную с рычагом 8. При этом сила взаимодействия магнитного поля магнита 4 с током участка цепи 1 не выводит этот участок цепи пз зовы полюсов магнита 5.

15 С ростом тока участок цепи 1 при взаимодействии с магнитным полем магнита 4 выводится из зоны полюсов магнита 5, что сильно повышает его магнитное напряжение на участке между полюсами и ослабляет магнитное

20 напряжение между выступами 6. В результате сила, удерживающая подвижную планку 7 и рычаг 8 от воздействия пружины 10, уменьшается. Планка 7, прикрепленная к рычагу 8, под действием пружины 10 отходит от высту25 пов вспомогательного магнита 5 и рычаг 8 размыкает контакт 3. Возврат рычага в исходное положение осуществляется вручную.

Регулируя усилие пружины 10 и растяжку

"частка цепи 1, можно в широком диапазоне

30 пз.:епяп чувствительность реле.

456213

Предмет изобретения

Составитель Б. Веремейкин

Техрсд E. Борисова Корректор T. Добровольская

Редактор В. Фельдман

Заказ 297!5 Изд. М 259 Тираж 901 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР

lto делам изобретений и открытий

Москва, )К-35, Раушская паб., д. 4/5

Тппог1п .фпп, пр. Сапунова, 2

Электромеханическое реле для защиты измерительных приборов от перегрузки, содержащее магнитную систему, контакты и цепь питания, о тл и ч а ю щ е е с я тем, что, с целью снижения внутреннего активного сопротивления цепи питания, магнитная система реле выполнена в виде двух постоянных магнитов, один из которых имеет форму полого цилиндра с воздушным зазором вдоль образующей и симметричным относительно воздушного зазора поперечным пазом, а другой — скобы с выступами, полюсы которой входят в паз первого магнита, причем участок цепи питания, вы5 полпенный из ферромагнитного материала, расположен в воздушном зазоре обоих магнитов, а подвижный контакт реле жестко связан с подпружиненным, шарнирно связанным с корпусом реле рычагом с закрепленной на нем

10 ферромагнитной планкой, размещенной на выступах магнита.
