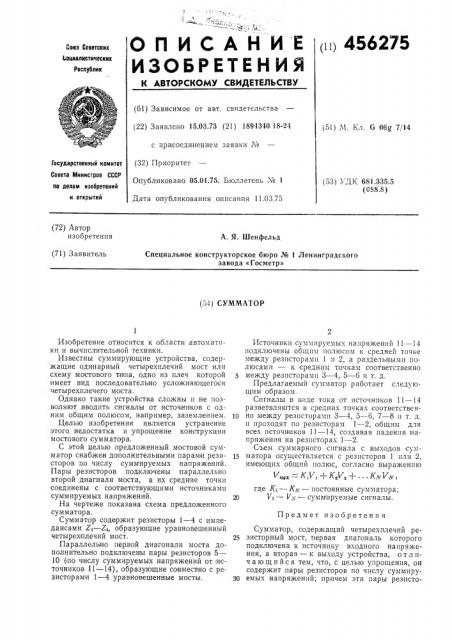

0 П И С А Н И Е (»1 456275

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт, свидетельства (22) Заявлено 15.03.73 (21) 18И34О 18-24 с присоединением заявки М (32) Приоритет

Опубликовано 05.01.75. Бюллетень ¹ 1

Дата опубликования описания 11.03.75 (51) М. Кл. G 060 7,!14

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.335.5 (088.8) (72) Автор изобретения

А. Я. Шен фельд (71) Заявитель

Специальное конструкторское бюро № 1 Ленинградского завода «Госметр» (54) СУММАТОР

Предмет изобретения

Изобретение относится к области автоматики и вычислительной техники.

Известны суммирующие устройства, содержащие одинарный четырехплечий мост или схему мостового типа, одно из плеч которой имеет вид последователь но усложняющегося четырехплечего моста.

Однако такие устройства сложны и не позволяют вводить сигналы от источников с одним общим полюсом, например, заземлением.

Целью изобретения является устранение этого недостатка и упрощение конструкции мостового сумматора.

С этой целью предложенный мостовой сумматор снабжен дополнительными парами резисторов по числу суммируемых напряжений.

Пары резисторов подключены параллельно второй диагнали моста, а их средние точки соединены с соответствующими источниками суммируемых напряжений.

На чертеже показана схема предложенного сумматора.

Сумматор содержит резисторы 1 — 4 с импедансами Z — Z образующие уравновешенный четырехттлечий мост.

Параллельно первой диагонали моста дополнительно подключены пары резисторов 5—

I0 (по числу суммируемых напряжений от источников 11 — 14), образующие совместно с резисторами 1 — 4 уравновешенные мосты.

Источники суммируемых напряжений 11 — 14 подключены общим полюсом к средней точке между резисторами 1 и 2, а раздельными полюсами — к средним точкам соответственно между резисторами 3 — 4, 5 — б и т. д.

Предлагаемый сумматор работает следующим образом.

Сигналы в виде тока от источников 11 — 14 разветвляются в средних точках соответственно но между резисторами 3 — 4, 5 — G, 7 — 8 и т. д. и проходят по резисторам 1 — 2, общим для всех источников 11 — 14, создавая падения напряжения на резисторах 1 — 2.

Съем суммарного сигнала с выходов сум15 матора осуществляется с резисторов 1 или 2, имеющих общий полюс, согласно выраженшо

1 вы х — К1 1 + Кг1 2 + ° ° KN >N 1 где К1 — К вЂ” постоянные сумматора;

У вЂ” Vq — суммируемые сигналы.

Сумматор, содержащий четырех плечий ре25 зисторный мост, первая диагональ которого подключена к источнику входного напряжения, а вторая — к выходу устройства, отл ич а ю шийся тем, что, с целью упрощения, он содержит пары резисторов по числу суммиру30 емых напряжений; причем этп пары резпсто456275

Юкoo 7

Составитель В. Быков

Техред Т. Курилко

Редактор Л. Утехина

Корректор Л. Денисова

3 ак1яз 514/6 Изд. № 293 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, %-35, Раушскяя наб., д. 4/5

Типография, пр. Сапунова, 2 ров подкл1очены;параллельно второй диагонали моста, а ик средние точки соединены с соответствующими источниками суммируемь1к напряжений.
