Реферат

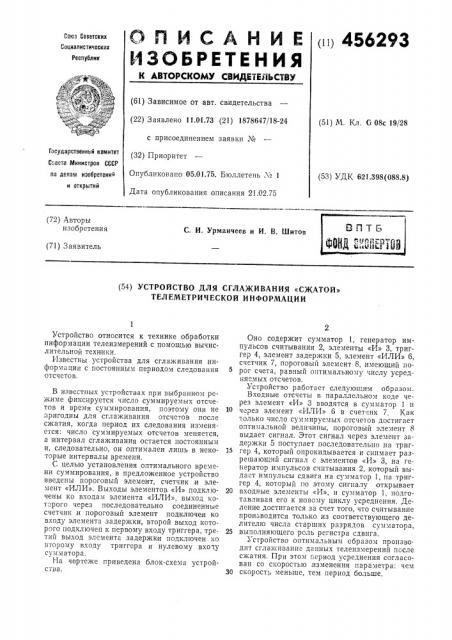

0 П И C A Н И Е нн 456293

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 11.01.73 (21) 1878647/18-24 с присоединением заявки № (32) Приоритет

Опубликовано 05.01.75. Бюллетень ¹ 1

Дата опубликования описания 21.02.75 (51) М. Кл. G 08с 19/28

Государствеммый комитет

Ссвета Министров СССР по делам изобретений и открытий (53) УДК 621.398(088.8) (72) Авторы изобретения

С. И. Урманчеев и И. В. Шитов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СГЛАЖИВАНИЯ «СЖАТОЙ»

ТЕЛЕМЕТРИЧЕСКОЙ ИНФОРМАЦИИ

Устройство относится к технике обработки информации телеизмерений с помощью вычислительной техники.

Известны устройства для сглаживания информации с постоянным периодом следования отсчетов.

В известных устройствах при выбранном режиме фиксируется число суммируемых отсчетов и время суммирования, поэтому они не пригодны для сглаживания отсчетов после сжатия, когда период их следования изменяется: число суммируемых отсчетов меняется, а интервал сглаживания остается постоянным и, следовательно, он оптимален лишь в некоторые интервалы времени.

С целью установления оптимального времени суммирования, в предложенное устройство введены пороговый элемент, счетчик и элемент «ИЛИ». Выходы элементов «И» подключены ко входам элемента «ИЛИ», выход которого через последовательно соединенные счетчик,и пороговый элемент подключен ко входу элемента задержки, второй выход которого подключен к первому входу триггера, третий выход элемента задержки подключен ко второму входу триггера и нулевому вхоту сумматора.

На чертеже приведена блок-схема устройства.

Оно содержит сумматор 1, генератор импульсов считывания 2, элементы «И» 3, триггер 4, элемент задержки 5, элемент «ИЛИ» 6, счетчик 7, пороговый элемент 8, имеющий порог счета, равный оптимальному числу усредняемых отсчетов.

Устройство работает следующим образом.

Входные отсчеты в параллельном коде через элемент «И» 3 вводятся в сумматор 1 и

10 через элемент «ИЛИ» 6 в счетчик 7. Как только число суммируемых отсчетов достигает оптимальной величины, пороговый элемент 8 выдает сигнал. Этот сигнал через элемент задержки 5 поступает последовательно на триг15 гер 4, который опрокидывается и снимает разрешающий сигнал с элементов «И» 3, на генератор импульсов считывания 2, которьш выдает импульсы сдвига на сумматор 1, на триггер 4, который по этому сигналу открывает

20 входные элементы «И», и сумматор 1, подготавливая его к новому циклу усреднения. Деление достигается за счет того, что считывание производится только из соответствующего делителю числа старших разрядов сумматора, 25 выполняющего роль регистра сдвига.

Ъстройство оптимальным образом производит сглаживание данных телеизмерений после сжатия. При этом период усреднения согласован со скоростью, изменения параметра: чем

3Q скорость меньше, тем период больше.

456293

Предмет изобретения

Составитель Н. Лысенко

Техред T. Курилко

Редактор Л. Утехина

Корректор Л. Денисова

Заказ 323/16 Изд. № 291 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для сглаживания «сжатой» телеметрической информации, содержащее триггер, выход которого подключен к первым входам элементов «И», вторые входы которых подключены к разрядным шинам входных сигналов, выходы элементов «И» подключены к соответствующим младшим разрядам сумматора, первьш выход элемента задержками соединен со входом генератора импульсов считывания, выход которого подключен к старшим разрядам сумматора, число которых соответствует коэффициенту деления, отл и ч а ющ е е с я тем, что, с целью повышения эффективности работы устройства, в него введены пороговый элемент, счетчик и элемент «ИЛИ», 5 причем выходы элементов «И» подключены ко входам элемента «ИЛИ», выход которого через последовательно соединенные счетчик и пороговый элемент подключен ко входу элемента задержки, второй выход которого под10 ключен к первому входу триггера, третий выход элемента задержки подключен ко второму входу триггера и нулевому входу сумм-;тора,
