Способ упаковки сигарет в фольговую оболочку
Иллюстрации
Реферат

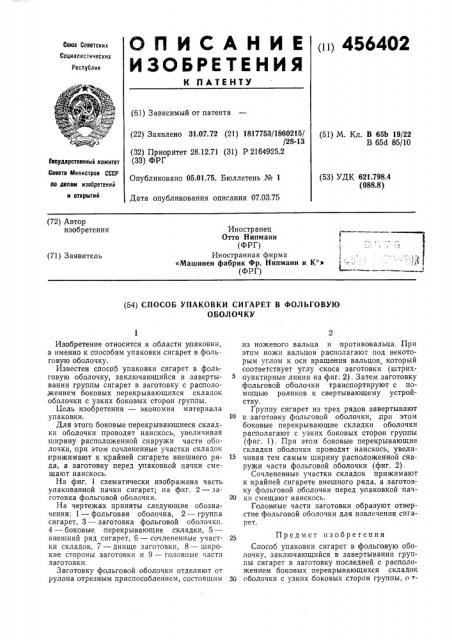

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К ПАТЕНТУ (1ц 4564 02
Сента Советских
Социалистических
Республик (61) Зависимый от патента (22) Заявлено 31.07. 72 (21) 1817753/1860215/
/28-13 (32) Приоритет 28.12.71 (31) P 2164925.2 (33) ФРГ (51) М. Кл. В 65Ь 19/22
В 65с1 85/10
Геоударственныа комитет
Севета Министров СССР ао делам изобретений и открытий (53) УДК 621.798 4 (088.8) Опубликовано 05.01.75. Бюллетень № 1
Дата опубликования описания 07.03.75 (72) Автор изобретения
Иностранец
Отто Нипманн (ФРГ) Иностранная фирма
«Машинен фабрик Фр. Нипманн (ФРГ) II
Ф
1 и К i (71) Заявитель (54) СПОСОБ УПАКОВКИ СИГАРЕТ В ФОЛЬГОВУЮ
ОБОЛОЧКУ
Изобретение относится к области упаковки, а именно к способам упаковки сигарет в фоль. говую оболочку.
Известен способ упаковки сигарет в фольговую оболочку, заключающийся в завертыва нии группы сигарет в заготовку с располо,жением боковых перекрывающихся складок оболочки с узких боковых сторон группы.
Цель изобретения — экономия материала упаковки.
Для этого боковые перекрывающиеся складки оболочки проводят наискось, увеличивая ширину расположенной снаружи части оболочки, при этом сочлененные участки складок прижимают к крайней сигарете внешнего ряда, а заготовку перед упаковкой пачки смещают наискось.
На фиг. 1 схематически изображена часть упакован ной пачки сигарет; на фиг. 2 — заготовка фольговой оболочки.
На чертежах приняты следующие обозначения: 1 — фольговая оболочка, 2 — группа сигарет, 3 — заготовка фольговой оболочки.
4 — боковые перекрывающие складки, 5— внешний ряд сигарет, 6 — сочлененные участки складок, 7 — днище заготовки, 8 — широкие стороны заготовки и 9 — головные части заготовки.
Заготовку фольговой оболочки отделяют от рулона отрезным приспособлением, состоящим из ножевого вальца и противовальца.,При этом ножи вальцов располагают под некоторым углом к оси вращения вальцов, который соответствует углу скоса заготовки (штрихпунктирные линии на фиг. 2). Затем заготовку фольговой оболочки транспортируют с помощью роликов к свертывающему устройству.
Группу сигарет из трех рядов завертывают
10 в заготовку фольговой оболочки, ттрн этом боковые перекрывающие складки оболочки располагают с узких боковых сторон группы (фиг. 1). При этом боковые перекрывающие складки оболочки проводят наискось, увеличивая тем самым ширину расположенной снаружи части фольтовой оболочки (фиг. 2).
Сочлененные участки складок прижимают к крайней сигарете внешного ряда, а заготовку фольговой оболочки, перед упаковкой пач20 ки смещают наискось, Головные части заготовки образуют отверстие фольговой оболочки для извлечения сигарет.
25 Предмет изобретения
Способ упаковки сигарет в фольговую оболочку, заключающийся в завертывании группы сигарет в заготовку носледней с расположением боковых перекрывающихся складок
30 оболочки с узких боковых сторон группы, и т456402
«Риа. 2
Составитель А. Бражникова
Техред Т. Курилко
Корректор 3. Тарасова
Редактор В. Дибобес
Заказ 503/14 Изд. № 324 Тираж 833 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 л и ч а ю шийся тем, что, с целью экономии материала, боковые перекрывающиеся складки оболочки проводят наискось, увеличивая ширину расположенной снаружи части оболочки, при этом сочлененные участки складок прижимают к крайней сигарете внешного ряда, а заготовку перед упаковкой пачки смещают .наискось.
