Реферат



пп 456723

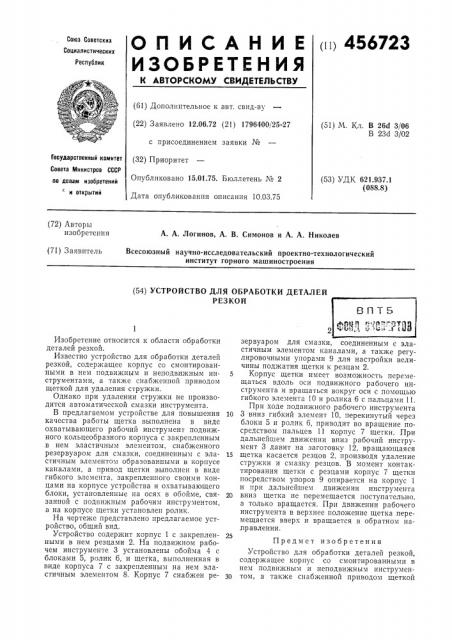

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.06.72 (21) 1796400/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 10.03.75 (51) M. Кл. В 26d 3/06

В 23d 3/02

Государственный комитет

Совета Министров СССР (53) УДК. 621 937 1 (088.8) по делам изобретений

- и открытий (72) Авторы изобретения

А. А. Логинов, А. В. Симонов и А. А. Николев (71) Заявитель

Всесоюзный научно-исследовательский проектно-технологический институт горного машиностроения (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ

РЕЗКОЙ

Изобретение относится к области обработки деталей резкой.

Известно устройство для обработки деталей резкой, содержащее корпус со смонтированными в нем подвижным и неподвижным ин- 5 струментами, а также снабженной приводом щеткой для удаления стружки.

Однако при удалении стружки не производится автоматической смазки инструмента.

В предлагаемом устройстве для повышения 10 качества работы щетка выполнена в виде охватывающего рабочий инструмент подвижного кольцеобразного корпуса с закрепленным в нем эластичным элементом, снабженного резервуаром для смазки, соединенным с эла- 15 стичным элементом образованными в корпусе каналами, а привод щетки выполнен в виде гибкого элемента, закрепленного своими концами на корпусе устройства и охватывающего блоки, установленные на осях в обойме, свя- 2п занной с подвижным рабочим инструментом, а на корпусе щетки установлен ролик.

На чертеже представлено предлагаемое устр ой ство, об щи и вид.

Устройство содержит корпус 1 с закреплен- 25 ными в нем резцами 2. На подвижном рабочем инструменте 3 установлены обойма 4 с блоками 5, ролик б, и щетка, выполненная в виде корпуса 7 с закрепленным на нем эластичным элементом 8. Корпус 7 снабжен ре- чп зервуаром для смазки, соединенным с эластичным элементом каналами, а также регулировочными упорами 9 для настройки величины поджатия щетки к резцам 2.

Корпус щетки имеет возможность перемещаться вдоль оси подвижного рабочего инструмента и вращаться вокруг оси с помощью гибкого элемента 10 и ролика 6 с пальцами 11.

При ходе подвижного рабочего инструмента

3 вниз гибкий элемент 10, перекинутый через блоки 5 и ролик 6, приводит во вращение посредством пальцев 11 корпус 7 щетки. При дальнейшем движении вниз рабочий инструмент 3 давит на заготовку 12, вращающаяся щетка касается резцов 2, производя удаление стружки и смазку резцов. В момент контактирования щетки с резцами корпус 7 щетки посредством упоров 9 опирается на корпус 1 и при дальнейшем движении инструмента вниз щетка не перемещается поступательно, а только вращается. При движении рабочего инструмента в верхнее положение щетка перемещается вверх и вращается в обратном направлении.

Предмет изобретения

Устройство для обработки деталей резкой, содержащее корпус со смонтированными в нем подвижным и неподвижным инструментом, а также снабженной приводом щеткой для удаления стружки, о т л и ч а ю щ е е с я тем, что, с целью повышения качества работы, щетка выполнена в виде охватывающего рабочий инструмент подвижного кольцеобразного корпуса с закрепленным в нем эластичным элементом, снабженного резервуаром для смазки, соединенным с эластичным элементом

456723

4 образованными в корпусе каналами, а привод щетки выполнен в виде гибкого элемента, закрепленного своими концами на корпусе устройства и охватывающего блоки, установ5 ленные на осях в обойме, связанной с подвижным рабочим инструментом, а на корпусе щетки установлен ролик.
