Реферат



) к ." (ии 456729

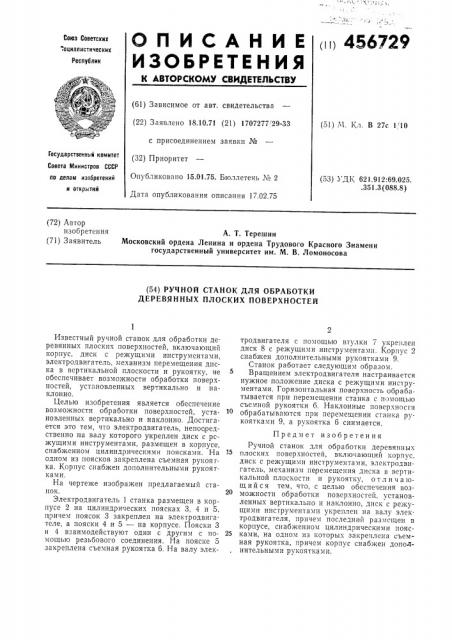

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

".ациалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 18.10.71 (21) 1707277 29-33 с присоединением заявки Ме (32) Приоритет

Опубликовано 15.01.75. Бюллетень М 2

Дата опубликования описания 17.02.75 (51) Ч. Кл. В 27с 1 10

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.912:69.025. .351.3 (088.8) (72) Автор изобретения (71) Заявитель

А. T. Терешин

Московский ордена Ленина и ордена Трудового Красного Знамени государственный университет им. М. В. Ломоносова (54) РУЧНОЙ СТАНОК ДЛЯ ОБРАБОТКИ

ДЕРЕВЯННЫХ ПЛОСКИХ ПОВЕРХНОСТЕЙ

Известный ручной станок для обработки деревянных плоских поверхностей, включающий корпус, диск с режущими инструментами, электродвигатель, механизм перемещения диска в вертикальной плоскости и рукоятку, не обеспечивает возможности обработки поверхностей, установленных вертикально и наклонно.

Целью изобретения является обеспечение возможности обработки поверхностей, установленных вертикально и наклонно. Достигается это тем, что электродвигатель, непосредственно на валу которого укреплен диск с рсжущими инструментами, размещен в корпусе, снабженном цилиндрическими поясками. На одном из поясков закреплена съемная рукоягка. Корпус снабжен дополнительными рукоятка ми.

На чертеже изображен предлагаемый станок.

Электродвигатель 1 станка размещен в корпусе 2 на цилиндрических поясках 3, 4 и 5, причем поясок 3 закреплен на электродвигателе, а пояски 4 и 5 — на корпусе. Пояски 3 и 4 взаимодействуют один с другим с помощью резьбового соединения. На пояске 5 закреплена съемная рукоятка 6. На валу электродвигателя с помощью втулки 7 укреплен диск 8 с режущими инструментами. Корпус 2 снабжен дополнительными рукоятками 9.

Станок работает следующим образом.

Вращением электродвигателя настраивается нужное положение диска с режущими инструментами. Горизонтальная поверхность об рабатывается при перемещении станка с помощью съемной рукоятки 6. Накчонные поверхносги обрабатываются при перемещении станка рукоятками 9, а рукоятка 6 снимается.

Предмет изобретения

Ручной станок для обработки деревянных плоских поверхностей, включающий корпус. диск с режущими инструментами, электродвигатель, механизм неперемещения диска в вертикальной плоскости и рукоятку, о т л и ч а юшийся тем, что, с целью обеспечения воз20 можности обработки поверхностей, установленных вертикально и наклонно, диск с реисущими инструментами укреплен на валу электродвигателя, причем последний размещен в корпусе, снабженном цилиндрическими пояс25 ками, на одном из которых закреплена съемная рукоятка, причем корпус снабжен дополнительными рукоятками.

456729

Составитель Э, Бегельман

Техред Г. Васильева

Корректор Н Учакина

Редактор Т. Юрчикова

Типография, пр. Сапунова, 2

Заказ 310/4 Изд. № 1000 Тираж 618 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская паб, д. 4, 5
