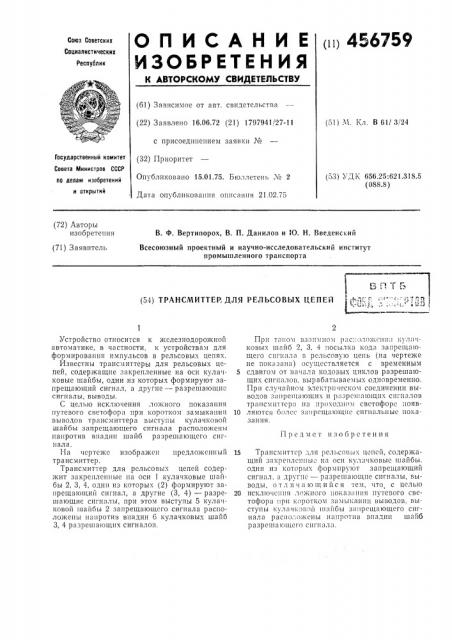

О П И С А Н И Е (и) 456759

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 16.06.72 (21) 1797941/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 15,01.75. Бюллетень ¹ 2

Дата опубликования описания 21.02.75 (51) М. Кл. В 61! 3/24

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 656.25:621.318.5 (088.8) (72) Авторы изобретения

В. Ф. Вертипорох, В. П. Данилов и 10. Н. Введенский (71) Заявитель

Всесоюзный проектный и научно-исследовательский институт промышленного транспорта (54) ТРАНСМИТТЕР, ДЛЯ РЕЛЪСОВЫХ ЦЕПЕЙ

Предмет изобретения

Устройство относится к железнодорожной автоматике, в частности, к устройствам для формирования импульсов в рельсовых цепях.

Известны трансмиттеры для рельсовых цепей, содержащие закрепленные на оси кулачковые шайбы, одни,из которых формируют запрещающий сигнал, а другие — разрешающие сигналы, выводы.

С целью исключения ложного показания путевого светофора при коротком замыкании выводов трансмиттера выступы кулачковой шайбы запрещающего сигнала расположены напротив впадин шайб разрешающего сигнала.

1-1а чертеже изображен предложснньш трансмиттер.

Трансмиттер для рельсовых цепей содержит закрепленные на оси 1 кулачковые шайбы 2, 3, 4, одни из которых (2) формируют запрещающий сигнал, а другие (3, 4) — разрешающие сигналы, при этом выступы 5 кулачковой шайбы 2 запрещающего сигнала расположены напротив впадин 6 кулачковых шайб

3, 4 разрешающих сигналов, При таком взаимном рас, оложсни;t «улачковых шайб 2, 3, 4 посылка кода запрещающего сипгала в рельсовую цепь (на чертеже не показана) осуществляется с временным

5 сдвигом от начала кодовых циклов разрешающих сигналов, вырабатываемых одновременно.

При случайном элсктри >åñêîì соединении выводов запрещающих и разрешающих сигналов трансмиттсра на проходном светофоре нояв10 л Я ю т с я о о л с с 3 и 1 1з с гц <1 1о 1ц и с с и Г н а л ь и ы с и о к азания, 15 Трансмиттср для рельсовых цепей, содержащий закрепленные на оси кулачковыс шайбы, однц из которых формируют запрещающий сигнал, а другис — разрешающие сигналы, выводы, отл и ч а ю щийс я тем, что с целью

20 исключения ложного показания путевого светофора при коротком замыкании выводов, выступы кулачкогой шайбы запрещающего сигнала p3c110,".îæåíû напротив впадин шайб разрешающего сип ала.

456759

Составитель Л. Кузнецова

Техред Ю. Баранов

Редактор Л. Цветкова

Корректор Н. Стельмах

Типография, пр„Сапунова, 2

Заказ 303/8 Изд. ¹ 1020

ЦНИИПИ Государственного комитета по делам изобретений и

Москва, Ж-35, Раушская

Тираж 591 Подписное

Совета Министров СССР открытий наб., д. 4/5
