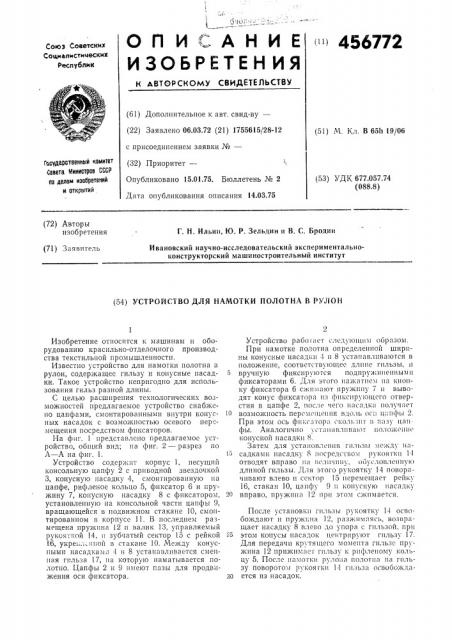

О П И ".". А Н И Е изоье тения

456772

Союз Соеетсних

Социалистических

Республик

Н АВТОР СКОМУ СВИДЕЛ ЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.03.72 (21) 1755615/28-12 с присоединением заявки ¹вЂ” (32) Приоритет—

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 14.03.75 (51) М. Кл. В 65h 19/06

Гвоударственный комитет

СВВета министров СССР

flQ делам нзооретений и открытий (53) УДК 677.057.74 (088.8) (72) Авторы изобретения

Г. Н. Ильин, 1О. Р. Зельдин и В. С. Броди»

Ивановский научно-исследовательский экспериментальноконструкторский машиностроительный институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАМОТКИ ПОЛОТНА В РУЛОН

Изобретение относится к машинам н ооорудованию красильно-отделочного производства текстильной промышленности.

Известно устройство для намотки полотна в рулон, содержащее гильзу и ко»усные насадки. Такое устройство непригодно для использования гильз разной длины.

С целью расширения технологических возможностей предлагаемое устройство снабжено цапфами, смонтированными внутри конусных насадок с возможностью осевого перемещения посредством фиксаторов.

На фиг. 1»редставлсно предлагаемое устройство, общий вид; на фиг. 2 — разрез по

А — А на <риг. 1.

Устройство содержит корпус 1, несущий консольную цапфу 2 с приводной звездочкой

3, конусную насадку 4, смонтированную па цапфе, рифленое кольцо 5, фиксатор б и пружину 7, копусную насадку 8 с фиксатором, установленную на консольной части цапфы 9, вращающейся в подвижном стакане 10, смонтированном в корпусе 11. B последнем размещена пружина 12 и валик 13, управляемый рукояткой 14, » зубчатый сектор 15 с рейкой

16, укре»лсп»ой I3 стакане 10. Между конусными насадками 4 и 8 устанавливается сменIIB5I I Il 7b3a 17, и 1 I

Устройство рабо ает слсдучощ»м образом, При намотке полотна определенной ширины конусные насадки 4 и 8 устанавливаются в положение, соответствующее дл»»с п3льзы, н вручную фиксируются подпружи»с»ными фиксаторами 6. Для этОГО 11ажатlгем Iга кнопку фиксатора 6 сж»мают пруж»пу 7» выводят конус фиксатора»з фиксирующего отверстия в цапфе 2, после чего»асадка получает

И возможность персмсще»»я вдоль ос 1 ц;:»фы 2.

НрВ этом ocb фикс.1 тора clio 71 пт I3»;la . Ila»фы. Аналог»чно уст»пав 7IIIIBI»T по7ож пщ копусной пасадк» 8.

Затем для ycTBIIOI31CIIIIII гнл зы между иа3 садками насадку 8 посредством рукоятк» 1:1 отводят вправо»а «сл»чн»у, обусловлен»ую длиной гильзы. Для этого рукоятку 14 поворачивают влево сектор 15 перемещает рейку

16, стакall 10, ца3lфу 9» I olla cll3 lo наса,пку

20 вправо, пружина 12 при этом сжимается, Пос7e X CTBIIOI3IilI I II II ahl pA кояткм 14 бождают и»pyx l;Ila 12, разж»маясь, возвращает насадку 8 влево до упора с гильзой, пр» этом конусы насадок центрируют гильзу 17.

Для передачи крутящего момента п1льзс пружина 12 прижимает I »льзу к рифленому колцу 5. Послс»амотк» рудо»а полотна на пГльзу поворотом рукоягк» 14 I II;II a;I освобождазо ется из насадок.

4о6772

Составитель Е. Дицтцер

Редактор В. Блохина Техред Г. Дворина Корректор М. Щипкова

Заказ 856 Изд. М 1010 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета MHHIIcTpoB СССР по делам изобретений п открытий

Москва, Ж-35, Раушская наб., д. 4, 5

Череповецкая городская типография

Предмет изобретения

Устройство для намотки полотна в рулон, содержащее гильзу и копусные насадки, отлича ош,еес» тем, что, с целью расширения технологически.: возможностей, оно снабжено цапфами, смонтированными внутри конуснык насадок с возможностью осевого перемещения посредством фиксаторов,
