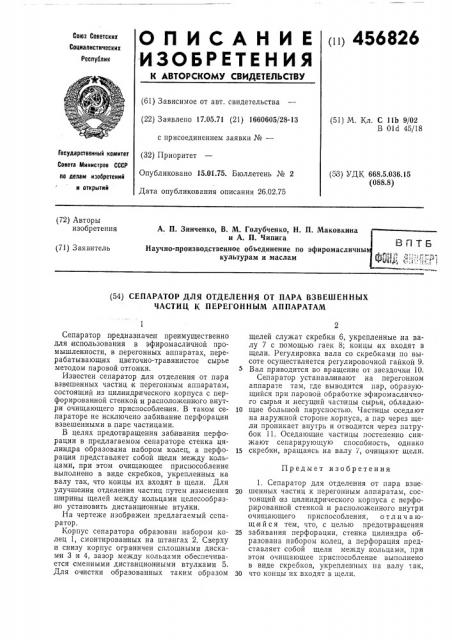

00 456826

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 17.05.71 (21) 1660605/28-13 с присоединением заявки №вЂ” (32) Приоритет

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 26.02.75 (51) М. Кл. С 11Ь 9/02

В Old 45/18

Государственный комитет

Совета й1инистрое СССР по делам изобретений и открытий (53) УДК 668.5.036,15 (088.8) (72) Авторы изобретения

А. П. Зинченко, В. М. Голубченко, Н. П. Маковкина и А. П. Чипига (71) Заявитель

Научно-производственное объединение по эфиромасличны культурам и маслам (54) СЕПАРАТОР ДЛЯ ОТДЕЛЕНИЯ ОТ ПАРА ВЗВЕШЕННЫХ

ЧАСТИЦ К ПЕРЕГОННЫМ АППАРАТАМ

Предмет изобретения

Сепаратор предназначен преимущественно для использования в эфиромасличной промышленности, в перегонных аппаратах, перерабатывающих цветочно-травянистое сырье методом паровой отгонки.

Известен сепаратор .для отделения от пара взвешенных частиц к перегонным аппаратам, состоящий .из цилиндрического корпуса с перфорированной стенкой и расположенного внутри очищающего приспособления. В таком сепараторе не исключено забивание перфорации взвешенными в паре частицами.

В целях предотвращения забивания перфорации в предлагаемом сепараторе стенка цилиндра образована набором колец, а перфорация представляет собой щели между кольцами, при этом очищающее приспособление выполнено в виде скребков, укрепленных на валу так, что концы их входят в щели. Для улучшения отделения частиц путем изменения ш ирины щелей между кольцами целесообразно установить дистанц|ионные втулки.

На чертеже изображен предлагаемый сепа,ратор.

Корпус сепаратора образован набором колец 1, смонтированных на штангах 2. Сверху и снизу корпус ограничен сплошными дисками 3 и 4, зазор между кольцами обеспечивается сменными дистанционными втулками 5.

Для очистки образованных таким образом щелей служат скребки 6, укрепленные на валу 7 с помощью гаек 8; концы их входят в щели. Регулировка вала со скребками по высоте осуществляется регулировочной гайкой 9.

Вал приводится во вращение от звездочки 10.

Сепаратор устанавливают на перегонном аппарате там, где выводится пар, образующийся при паровой обработке эфиромасличного сырья и несущий часпицы сырья, обладаю10 щие большой парусностью. Частицы оседают на наружной стороне корпуса, а пар через щели проникает внутрь и отводится через патрубок 11. Оседающие частицы постепенно снижают сепарирующую способность, однако

15 скребки, вращаясь на валу 7, очищают щели.

1. Сепаратор для отделения от пара взве20 шенных частиц к перегонным аппаратам, состоящий из цилиндрического корпуса с перфорированной стенкой и расположенного внутри очищающего приспособления, о тл и ч а ющ ийся тем, что, с целью предотвращения

25 забивания перфорации, стенка цилиндра образована набором колец, а перфорация представляет собой щели между кольцами, при этом очищающее приспособление выполнено в виде скребков, укрепленных на валу чак, 30 что концы их входят в щели.

456826

Составитель В. Жданова

Техред Н. Куклина Корректор E Кашина

Редактор Т. Юрчикова

Заказ 314/18 Изд. № 1001 Тираж 496 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

2. Сепаратор по и. 1, отл ич а ю щи йся тем, что, с целью улучшения отделения частиц путем изменения ширины щелей, между кольцами установлены дистанционные втулки.
