T е> и . .1> „т . ъ;. 6 - . - - х (»)456859

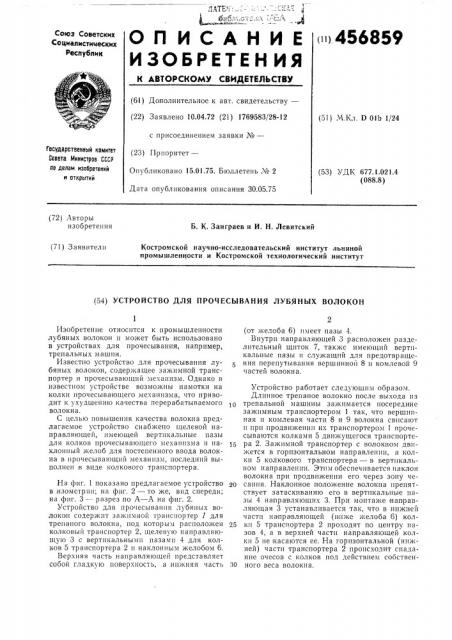

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Соцналистимеских

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свидетельству (22) Заявлено 10.04.72 (21) 1769583/28-12 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15,01,75. Бюллетень № 2

Дата опубликования описания 30.05.75 (5!) .Ч.Кл. D Olb 1/24

Всударстееииый комитет

Завета Мииистрпв СССР оа делам изобретеиий и открытий (53) УДК 67?.1.021.4 (088.8) (72) Авторы изобретения

Б. К. Заиграев и И. Н, Левитский

Костромской научно-исследовательский институт льняной промышленности и Костромской технологический институт (71) Заявители (54) УСТРОЙСТВО ДЛЯ ПРОЧЕСЫВАНИЯ ЛУБЯНЫХ ВОЛОКОН

Изобретение относится к промышленности лубяных волокон и может быть использовано в устройствах для прочесывания, например, трепальных машин.

Известно устройство для прочесывания лубяных волокон, содержащее зажимной транспортер и прочесывающий механизм. Однако в известном устройстве возмо>кны намотки на колки прочесывающего механизма, что приводит к ухудшению качества перерабатываемого волокна.

С целью повышения качества волокна предлагаемое устройство снабжено щелевой направляющей, имеющей вертикальные пазы для колков прочесывающего механизма и наклонный желоб для постепенного ввода волокна в прочесывающий механизм, последний выполнен в виде колкового транспортера.

На фиг. 1 показано предлагаемое устройство в,изометрпи; на фиг. 2 — то же, вид спереди; на фиг. 3 — разрез по А — А на фиг. 2.

Устройство для прочесывания лубяных волокон содержит зажпмной транспортер 1 для трепаного волокна, под которым расположен колковый транспортер 2, щелевую направляющую 3 с вертикальными пазами 4 для колков 5 транспортера 2 и наклонным желобом 6.

Верхняя часть направляющей представляет собой гладкую поверхность, а нижняя часть (от желоба 6) имеет пазы 4.

Внутри направляющей 3 расположен разделительный щиток 7, также имеющий вертикальные пазы и служащий для предотвращения перепутывания вершинной 8 и комлевой 9 частей волокна.

Устройство работает следующим образом.

Длинное трепаное волокно после выхода из трепальной машины зажпмается посередине зажимным транспортером 1 так, что вершинная и комлевая части 8 и 9 волокна свисают и при продвижении их транспортером 1 прочесываются колками 5 движущегося транспорте15 ра 2. За>кимной транспортер с волокном движется в горизонтальном направлении, а колки 5 колкового транспортера — в вертикальном направлении. Этим обеспечивается наклон волокна при продвижении его через зону чеzO сания. Наклонное положение волокна препятствует затаскиванию его в вертикальные пазы 4 направляющих 3. При монтаже направляющая 3 устанавливается так, что в нижней части направляющей (ниже желоба 6) кол25 кп 5 транспортера 2 проходят по центру пазов 4, а в вер ней части направляющей колки 5 не касаются ее. На горизонтальной (нижней) части транспортера 2 происходит спадание очесов с колков под действием собствен30 ного веса волокна.

456859

Предмет изобретения

1.. стройство для прочесывания лубяных

V волокон, содержащее зажимной транспортер и прочесывающий механизм, orличающееся тем, что, с целью повышения качества волокна, оно снабжено щелевой направляющей, 4 имеющей вертикальные пазы для колков прочесывающего механизма и наклонный желоб для постепенного ввода волокна в прочесывающий механизм.

5 2. Устройство по п. 1, отличающееся тем, что прочесывающий механизм выполнен в виде колкового транспортера.

456859

Составитель Н. Самарина

Редактор В. Блохина

Корректор И. Позняковская

Техред 3. Тараненко

Обл. тпп. K-=-тромского управления издательств, полиграфии и книжной торговли

Заказ 1551 Изд. М 104! Тираж 529 Подписное

11НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5
