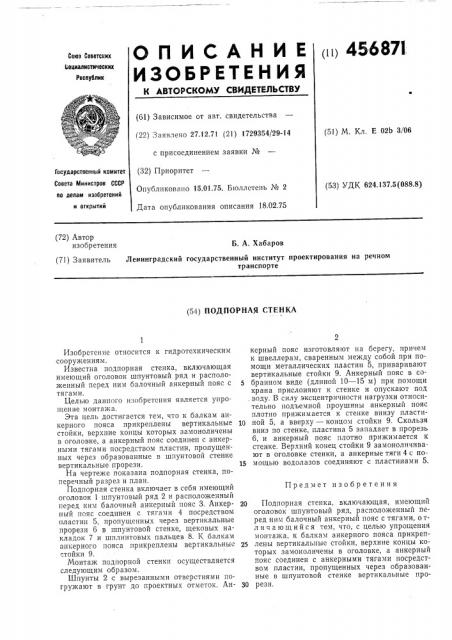

О П И С А Н И Е (и) 456871

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 27.12.71 (21) 1729354/29-14 с присоединением заявки № (32) Приоритет

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 18.02,75 (51) М Кч Е 02b 3f06

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 624.137 5 (088 8) (72) Автор изобретения

Б. А. Хабаров (71) Заявитель Ленинградский государственный институт проектирования на речном транспорте (54) ПОДПОРНАЯ СТЕНКА

Предмет изобретения

Изобретение относится к гидротехническим сооружениям.

Известна подпорная стенка, включающая имеющий оголовок шпунтовый ряд и расположенный перед ним балочный анкерный пояс с тягами.

Целью данного изобретения является упрощение монтажа.

Эта цель достигается тем, что к балкам анкерного пояса прикреплены вертикальные стойки, верхние концы которых замоноличены в оголовке, а анкерный пояс соединен с анкерными тягами посредством пластин, пропущенных через образованные в шпунтовой стенке вертикальные прорези.

На чертеже показана подпорная стенка, поперечный разрез и план.

Подпорная стенка включает в себя имеющий оголовок 1 шпунтовый ряд 2 и расположенный перед ним балочный анкерпый пояс 3. Анкерный пояс соединен с тягами 4 посредством пластин 5, пропущенных через вертикальные прорези 6 в шпунтовой стенке, щековых накладок 7 и шплинтовых пальцев 8. K балкам анкерного пояса прикреплены вертикальные стойки 9.

Монтаж подпорной стенки осуществляется следующим образом.

Шпунты 2 с вырезанными отверстиями погружают в грунт до проектных отметок. Анкерный пояс изготовляют на берегу, причем к швеллерам, сваренным между собой при помощи металлических пластин 5, приваривают вертикальные стойки 9. Анкерный пояс в со5 бранном виде (длиной 10 — 15 м) при помощи крана прислоняют к стенке и опускают под . воду. В силу эксцентричности нагрузки относительно подъемной проушины анкерный пояс плотно прижимается к стенке внизу пластиl0 ной 5, а вверху — концом стойки 9. Скользя вниз по стенке, пластина 5 западает в прорезь б, и анкерный пояс плотно прижимается к стенке. Верхний конец стойки 9 замоноличивают в оголовке стенки, а анкерные тяги 4 с по15 мощью водолазов соединяют с пластинами 5.

20 Подпорная стенка, включающая, имеющий оголовок шпунтовый ряд, расположенный перед ним балочный анкерный пояс с тягами, о тл и ч а ю шийся тем, что, с целью упрощения монтажа, к балкам анкерного пояса прикреп25 лены вертикальные стойки, верхние концы которых замоноличены в оголовке, а анкерный пояс соединен с анкерными тягами посредством пластин, пропущенных через образованные в шпунтовой стенке вертикальные про30 рези.

Редактор Э. Шибаева

Со с гя ви тель А. Хло пен к о в

Техред 3. Тараиенко

Корректор Е. Хмелева

Заказ 315/10 Изд, № 1015 Тираж 706 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по деля."л изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
