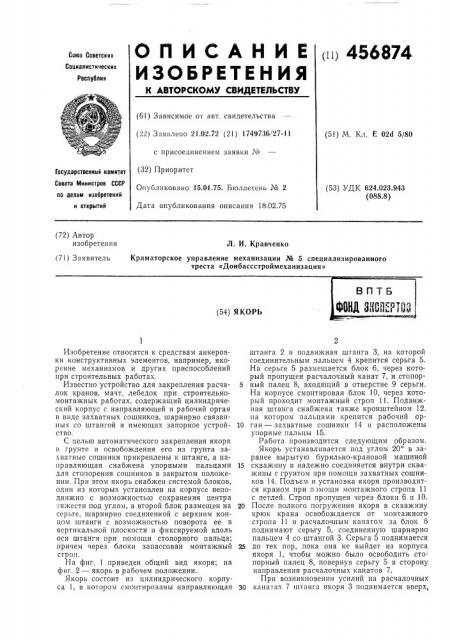

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ц 456874
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 21,02.72 (21) 1749736/27-! 1 (5l) М. Кл. Е 02d 5/80 с присоединением заявки № (32) Приоритет
Опубликовано 15.01.75. Бюллетень № 2
Дата опубликования описания 18,02.75
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 624.023.943 (088.8) (72) Автор изобретения
Л. И. Кравченко
Краматорское управление механизации № 5 специализированного треста «Донбассстроймеханизация» (7i) Заявитель
ВП!Б
ФЗЦ ЫИГРИ3 (54) Я КОРЬ
Изобретение относится к средствам анкеровки конструктивных элементов, например, якорение механизмов и других приспособлений при строительных работах.
Известно устройство для закрепления расчалок кранов, мачт, лебедок при строительномонтажных работах, содержащий цилиндрический корпус с направляющей и рабочий орган в виде захватных сошников, шарнирно связанных со штангой и имеющих запорное устройство.
С целью автоматического закрепления якоря в грунте и освобождения его из грунта захватные сошники прикреплены к штанге, а направляющая снабжена упорными пальцами для стопорения сошников в закрытом положении. При этом якорь снабжен системой блоков, один из которых установлен на корпусе неподвижно с возможностью сохранения центра тяжести под углом, а второй блок размещен на серьге, шарнирно соединенной с верхним концом штанги с возможностью поворота ее в вертикальной плоскости и фиксируемой вдоль оси штанги при помощи стопорного пальца; причем через блоки запассован монтажный строп.
На фиг. 1 приведен общий вид якоря; на фиг. 2 — якорь в рабочем положении.
Якорь состоит из цилиндрического корпуса l, в котором смонтированы направляющая штанга 2 и подвижная штанга 3, на которой соединительным пальцем 4 крепится серьга 5.
На серьге 5 размещается блок 6, через который пропущен расчалочный канат 7, и стопор5 ный палец 8, входящий в отверстие 9 серьги.
На корпусе смонтирован блок 10, через который проходит монтажный строп 11. Подвижная штанга снабжена также кронштейном 12, на котором пальцами крепится рабочий ор10 ган — захватные сошники 14 и расположены упорные пальцы 15.
Работа производится следующим образом.
Якорь устанавливается под углом 20 в заранее вырытую бурильно-крановой машиной
15 скважину и надежно соединяется внутри скважины с грунтом при помощи захватных сошников 14. Подъем и установка якоря производится краном при помощи монтажного стропа 11 с петлей. Строп пропущен через блоки 6 и 10.
20 После полного погружения якоря в скважину крюк крана освобождается от монтажного стропа 11 и расчалочным канатом за блок 6 поднимают серьгу 5, соединенную шарнирно пальцем 4 со штангой 3. Серьга 5 поднимается
25 до тех пор, пока она не выйдет из корпуса якоря 1, чтобы можно было освободить стопорный палец 8, повернув серьгу 5 в сторону направления расчалочных канатов 7.
При возникновении усилий на расчалочных
30 канатах 7 штанга якоря 3 поднимается вверх, 45Щ74
Н
10 д
12
1,7
3 увлекая за собой сошники 14, которые острой кромкой врезаются в стенки скважины.
Натяжение расчалочных канатов 7 производит поднятие вверх и постоянное натяжение штанги 3, которая удерживает сошники 14 в постоянно разомкнутом положении и обеспечивает надежное соединение (зацепление) якоря с грунтом.
Извлечение инвентарного якоря из скважины производится следующим образом.
Серьга 5 освобождается от расчалочных канатов 7, устанавливается в вертикальное положение и фиксируется стопорным пальцем 8.
Монтажный строп 11 через блоки 6 и 10 натягивают краном, при этой операции под действием веса штанги 3 и сошников 14, а также приложенных усилий затяжки стропа 11 через блоки 6 и 10 штанга 3 опускается, увлекая за собой сошники 14, и якорь освобождается от зацепления с грунтом.
При дальнейшем натяжении монтажного стропа 11 якорь извлекается из скважины, грузится на автотранспортные средства или оставляется на объекте для повторного использования. Скважина также может использоваться неоднократно, 5
Предмет изобретения
Якорь для закрепления,,например, расчалок кранов, мачт, лебедок при строительно-монтажных работах, содержащий цилиндрический корпус с направляющей, в которой подвижно
10 смонтирована штанга, рабочий орган в ниде захватных сошников, шарнирно связанных со штангой, отличающийся тем, что, с целью автоматического закрепления якоря в грунте и освобождения его из грунта, штанга снаб15 жена упорными пальцами для стопорения сошников в закрытом положении, при этом якорь снабжен системой блоков, один из которых установлен на корпусе неподвижно, а второй блок размещен на серьге, шарнирно соединен20 ной с верхним концом штанги и фиксируемой вдоль оси штанги при помощи стопорного пальца, причем на корпусе якоря закреплен монтажный строп.
