пп 456929

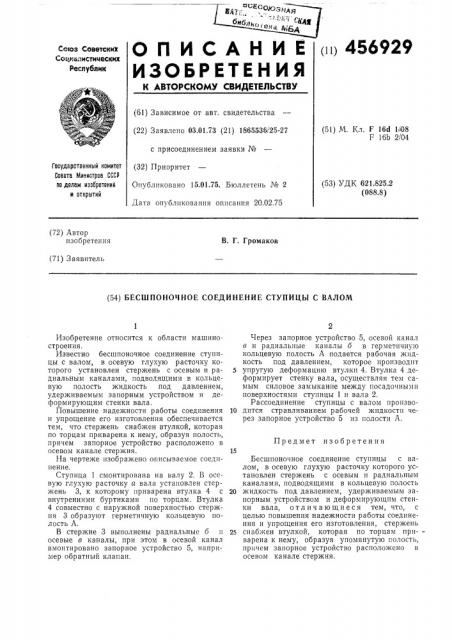

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсни1т

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 03.01.73 (21) 1865536, 25-27 с присоединением заявки № (32) Приоритет

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 20.02.75 (51) М. Кл. F 16d 1i08

F 16b 2/04

Гасударственный комитет

Совета Министров СССР оо делам изооретений и открытий (53) УДК 621.825.2 (088.8) (72) Автор изобретения

В. Г, Громаков (71) Заявитель (54) БЕСШПОНОЧНОЕ СОЕДИНЕНИЕ СТУПИЦЫ С ВАЛОМ

Предмет изобретения

Изобретение относится к области машиностроения.

Известно бесшпоночное соединение ступицы с валом, в осевую глухую расточку которого установлен стержень с осевым и радиальным каналами, подводящими в кольцевую полость жидкость под давлением, удерживаемым запорным устройством и деформирующим стенки вала, Повышение надежности работы соединения и упрощение его изготовления обеспечивается тем, что стержень снабжен втулкой, которая по торцам приварена к нему, образуя полость, причем запорное устройство расположено в осевом канале стержня.

На чертеже изображено описываемое соединение.

Ступица 1 смонтирована на валу 2. В осевую глухую расточку а вала установлен стержень 3, к которому приварена втулка 4 с внутренними буртиками по торцам. Втулка

4 совместно с наружной поверхностью стержня 3 образуют герметичную кольцевую полость А.

В стержне 3 выполнены радиальные б и осевые в каналы, при этом в осевой канал вмонтировано запорное устройство 5, например обратный клапан.

Через запорное устройство 5, осевой канал в и радиальные каналы б в герметичную кольцевую полость А подается рабочая жидкость под давлением, которое производит

5 упругую деформацию втулки 4. Втулка 4 деформирует стенку вала, осуществляя тем самым силовое замыкание между посадочными поверхностями ступицы 1 и вала 2.

Рассоединение ступицы с валом произво10 дится стравливанием рабочей жидкости через запорное устройство 5 из полости А.

Бесшпоночное соединение ступицы с валом, в осевую глухую расточку которого установлен стержень с осевым и радиальным каналами, подводящими в кольцевую полость

20 жидкость под давлением, удерживаемым запорным устройством и деформирующим стенки вала, отличающиеся тем, что, с целью повышения надежности работы соединения и упрощения его изготовления, стержень

25 снабжен втулкой, которая по торцам при-варена к нему, образуя упомянутую полость, причем запорное устройство расположено в осевом канале стержня. 456929
