Реферат

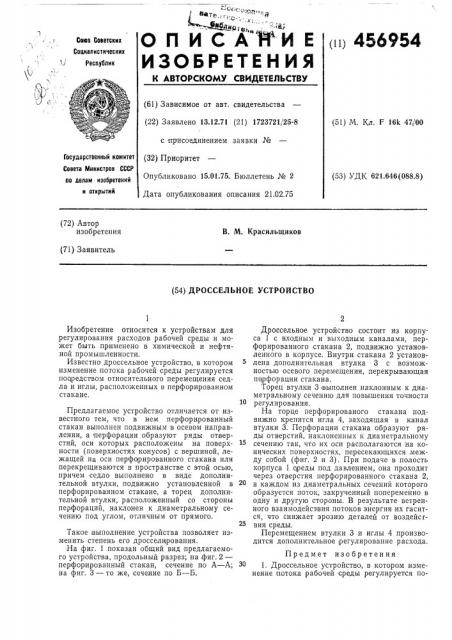

(II) 456954

О П И Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

4 Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт, свидетельства (22) Заявлено 13.12.71 (21) 1723721/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 21.02.75 (51) М. Кл. F 1614 47/00

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.646(088.8) (72) Автор изобретения

В. М. Красильщиков (71) Заявитель (54) ДРОССЕЛЬНОЕ УСТРОЙСТВО

Изобретение относится к устройствам для регулирования .расходов рабочей среды и может быть применено в химической и нефтяной промышленности.

Известно дроссельное устройство, в котором изменение потока рабочей среды регулируется посредством относительного перемещения седла и иглы, расположенных в перфорированном стакане.

Предлагаемое устройство отличается от известного тем, что в нем перфорированный стакан выполнен подвижным в осевом направлении, а перфорации образуют ряды отверстий, оси которых расположены на поверхности (поверхностях конусов) с вершиной, лежащей на оси перфорированного стакана или перекрещиваются в пространстве с этой осью, причем седло выполнено в виде дополнительной втулки, подвижно установленной в 20 перфорированном стакане, а торец дополнительной втулки, расположенный со стороны перфораций, наклонен к диаметральному сечению под углом, отличным от прямого.

Такое выполнение устройства позволяет изменить степень его дроссели|рования.

На фиг, 1 показан общий вид предлагаемого устройства, продольный разрез; на,фиг. 2— перфорированный стакан, сечение по А — А; на фиг. 3 — то же, сечение по Б — Б.

Дроссельное устройство состоит из корпуса 1 с входным и выходным каналами, перфорированного стакана 2, подвижно установленного в корпусе. Внутри стакана 2 установлена дополнительная втулка 3 с возможностью осевого перемещения, перекрывающая перфорации стакана.

Торец втулки 3 выполнен наклонным к диаметральному сечению для повышения точности регулирования.

На торце перфорированого стакана подвижно крепится игла 4, заходящая в канал втулки 3. Перфорации стакана образуют ряды отверстий, наклоненных к диаметральному сечению так, что их оси располагаются на конических поверхностях, пересекающихся между собой (фиг. 2 и 3). При подаче в полость корпуса 1 середы под давлением, она проходит через отверстия перфорированного стакана 2, в каждом из диаметральных .сечений которого образуется поток, закрученный попеременно в одну и другую стороны. В результате ветренного взаимодействия потоков энергия их гасится, что снижает эрозию деталей от воздейсгвия среды.

Перемещением втулки 3 и иглы 4 производится дополнительное регулирование расхода.

Предмет изобретения

1. Дроссельное устройство, в котором изменение потока рабочей среды регулируется по456954

Фиг. f б-б

А-А

Фиг. J

"ои8. Г

Составитель Г. Савватиев

Техред Г. Васильева Корректор Т, Добровольская

Редактор В. Новоселова

Заказ ЗОЭу!2 Изд. № 1005 Тираж 867 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4)5

Типография, пр, Сапунова, 2 средством относительного перемещения седла и иглы, расположенных в перфорированном стакане, отличающееся тем, что, с целью изменения степени дросселирования, в нем перфорированный стакан выполнен подвижным в осевом направлении, а перфорации образуют ряды отверстий, оси которых расположены на поверхности (поверхностях конусов) с вершиной, лежащей на оси перфорированного стакана или перекрещиваются в пространстве с этой осью.

2. Устройство по п. 1, отличающееся тем, что седло выполнено в виде дополнительной втулки, подвижно установленной в перфори рованном стакане.

3. Устройство по п. 2, отличающееся тем, что торец дополнительной втулки, расположенный со стороны перфораций, наклонен к диаметральному сечению под углом, отлич10 ным от прямого.
