пп 456973

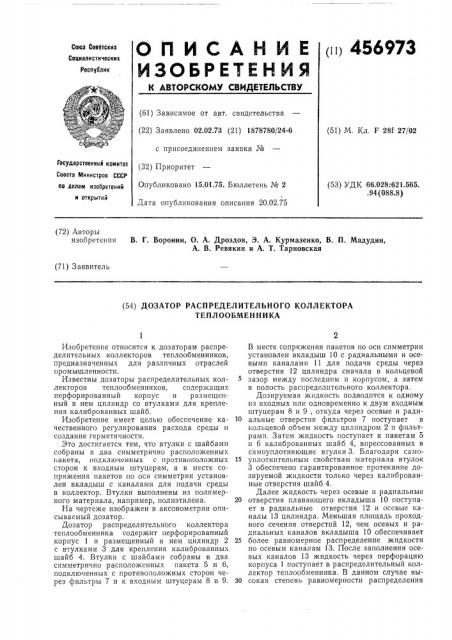

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 02.02.73 (21) 1878780/24-6 с присоединением заявки № (32) Приоритет

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 20.02.75 (51) М. Кл. F 28f 27/02

Государственный комитет

Совета Министров СССР во делам изобретений и открытий (53) УДК 66.028:621.565. .94 (088.8) (72) Авторы изобретения В. Г. Воронин, О. А. Дроздов, Э. А, Курмазенко, В. П. Мадудин, А, В. Ревякин и А. T. Тарновская (71) Заявитель (54) ДОЗАТОР РАСПРЕДЕЛИТЕЛЬНОГО КОЛЛЕКТОРА

ТЕПЛООБМЕН Н И КА

Изобретение относится к дозаторам распределительных коллекторов теплообменников, предназначенных для различных отраслей промышленности.

Известны дозаторы распределительных коллекторов теплообменников, содержащих перфорированный корпус и размещенный в нем цилиндр со втулками для крепления калиброванных шайб.

Изобретение имеет целью обеспечение качественного регулирования расхода среды и создание герметичности.

Это достигается тем, что втулки с шайбами собраны в два симметрично расположенных пакета, подключенных с противоположных сторон к входным штуцерам, а в месте сопряжения пакетов по оси симметрии установлен вкладыш с каналами для подачи среды в коллектор. Втулки выполнены из полимерного материала, например, полиэтилена.

На чертеже изображен в аксонометрии описываемый дозатор.

Дозатор распределительного коллектора теплообменника содержит перфорированный корпус 1 и размещенный в нем цилиндр 2 с втулками 3 для крепления калиброванных шайб 4. Втулки с шайбами собраны в два симметрично расположенных пакета 5 и 6, подключенных с противоположных сторон через фильтры 7 и к входным штуцерам 8 и 9.

В месте сопряжения пакетов по оси симметрии установлен вкладыш 10 с радиальными и осевыми каналами 11 для подачи среды через отверстия 12 цилиндра сначала в кольцевой зазор между последним и корпусом, а затем в полость распределительного коллектора.

Дозируемая жидкость подводится к одному из входных или одновременно к двум входным штуцерам 8 и 9, откуда через осевые и ради10 альные отверстия фильтров 7 поступает в кольцевой объем между цилиндром 2 п фильтрами. Затем жидкость поступает к пакетам 5 и 6 калиброванных шайб 4, впрессованных в самоуплотняющие втулки 3. Благодаря само15 уплотнительным свойствам материала втулок

3 обеспечено гарантированное протекание дозируемой жидкости только через калиброванные отверстия шайб 4.

Далее жидкость через осевые и радиальные

20 отверстия плавающего вкладыша 10 поступает в радиальные отверстия 12 и осевые каналы 13 цилиндра. Меньшая площадь проходного сечения отверстий 12, чем осевых и радиальных каналов вкладыша 10 обеспечивает

25 более равномерное распределение жидкости по осевым каналам 13. После заполнения осевых каналов 13 жидкость через перфорацию корпуса 1 поступает в распределительный коллектор теплообменника. В данном случае вы30 сокая степень равномерности распределения

456973 жидкости обеспечивается как последовательностью происходящих процессов, так и меньшей площадью проходного сечения перфорации корпуса 1, чем площадь проходного сечения осевых каналов 13, заполнение которых обеспечивается наряду с капиллярными силами существующим перепадом давления.

Предмет изобретения

1. Дозатор распределительного коллектора теплообменпика, преимущественно испарителя, содержащий перфорированньш корпус и размещенный в нем цилиндр с втулками для крепления калиброванных шайб, отлпчàющи и ся тем, что, с целью обеспечсния качественного регулирования расхода среды, втулки с шайбами собраны в два симметрично расположенных пакета, подключенных с противоположных сторон к входным штуцерам, а в месте сопряжения пакетов по оси симметрии установлен вкладыш с каналами для подачи среды в коллектор.

2. Дозатср по и. 1, отличающийся тем, что, с целью обеспечения герметичности, втулки выполнены пз полимерного материала, например, полиэтилена.
