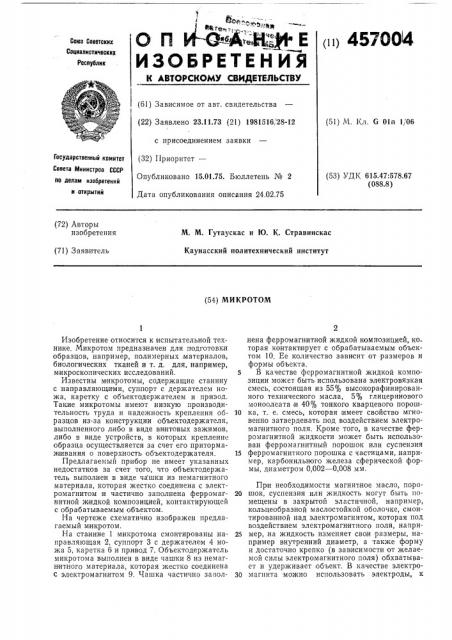

О П К., Р Е
ИЗОБРЕТЕНИЯ » 457ÎÎ4
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 23.11.73 (21) 1981516, 28-12 с присоединением заявки (32) 11риоритет—
Опубликовано 15.01.75. Бюллетень № 2
Дата опубликования описания 24,02.75 (51) М. Кл. G Oln 1/06
Государственный комитет
Совета Министров СССР (53) УДК 615,47:578.67 (088.8) по делам изобретений н открытий (72) Авторы изобретения
М. М. Гутаускас и Ю. К. Стравинскас
Каунасский политехнический институт (71) Заявитель (54) МИ КРОТОМ
Изобретение относится к испытательной технике. Микротом предназначен для подготовки образцов, например, полимерных;материалов, биологических тканей и т. д. для, например, микроскопических исследований.
Известны микротомы, содержащие станину с направляющими, суппорт с держателем ножа, каретку с объектодержателем и призод.
Такие микротомы имеют низкую производительность труда и надежность крепления образцов из-за конструкции абъектодержателя, выполненного либо в виде винтовых зажимов, либо в виде устройств, в которых крепление образца осуществляется за счет его притормаж ивания о поверхность объектодержателя.
Предлагаемый прибор не имеет указанных недостатков за счет того, что объектодержатель выполнен в виде чашки из немагнитного материала, которая жестко соединена с электромагнитом и частично заполнена ферромагнитной жидкой композицией, контактирующей с обрабатываемым объектом.
На чертеже схематично изображен предлагаемый м икротом.
На станине 1 микротома смонтированы направляющая 2, суппорт 3 с держателем 4 ножа 5, каретка 6 и привод 7. Объектодержатель микротома выполнен в виде чашки 8 из немагнитного материала, которая жестко соединена с электромагнитом 9. Чашка частично заполиена ферромагнитной жидкой композицией, ко торая контактирует с обрабатываемым объектом 10. Ее количество зависит от размеров и формы объекта.
5 В качестве ферромагнитной жидкой композиции может быть использована электровязкая смесь, состоящая из 55% высокорафинированного технического масла, 5% глицеринового моноолеата и 40% тонкого кварцевого порош10 ка, т. е. смесь, которая имеет свойство мгновенно затвердевать под воздействием электромагнитного поля, Кроме того, в качестве ферромагнитной жидкости может быть использован ферромагнитный порошок или суспензия
15 ферромагнитного порошка с частицами, например, карбонильнюго железа сферической формы, диаметром 0,002 — 0,008 мм.
Пр и необходимости магнитное масло, поро20 шок, суспензия или жидкость могут быть»омещены в закрытой эластичной, например, кольцеобразной маслостойкой оболочке, смонтированной над электромагнитом, которая под воздействием электромагнитного поля, напри25 мер, на жидкость изменяет свои размеры, например внутренний диаметр, а также форму и достаточно крепко (в зав|исимости от желаемой силы электромагнитного поля) обхватывает и удерживает объект. В качестве электроЗО магнита можно использовать электроды, к
457004
Предмет изобретения
Составитель В. Кисин
Редактор Т. Юрчикова
Корректор Н. Аук
Техред Т. Курилко
Заказ 384)3 Изд. № 1030 Тираж 902 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7К-35, Раушская наб., д. 4!5
Типография, пр. Сапунова, 2 которым во время работы подключается высокое напряжение, например от 500 до 10000 в.
Для получения срезов объект 10 помещают в чашку с ферромагнитной жидкой композицией и включают ток в катушку электромаг нита 9, жестко соединенного с чашкой 8 и кареткой 6. В это время магнитный поток постоянно пронизывает жидкость. При появлении электромагнитного поля ферромагнитная жидкая композиция мгновенно густеет, вплоть до отвердения, со всех сторон обхватывает и удерживает объект в чашке, а тем самым прочно и надежно крепит его на каретке. Путем изменения силы электромагн итного поля электромагнита и соответствующим подбором состава ферромагнитной жидкой композиции можно достичь различной степени ее затвердевания.
Затем каретка 6 посредством привода 7 (после, предыдущего среза) поднимается на регулируемую величину, чем обеспечивается получение среза требуемой толщины, а нож 5, передвигаясь с держателем 4 и суппортом 3 по направляющим 2, срезает слой объекта.
Предлагаемый микротом позволяет подготавливать образцы из мягких пористых материалов, так как ферромагнитная жидкая композиция в исходном состоян ии заполняет поры объекта и после ее затвердевания не только
5надежно и быстро крепит объект,,.но,и делает его неспособным сплющиваться от сил резания. После снятия магнитного, поля, т. е. отключения электромагнита, ферромагнитная жидкая композиция вытекает из среза остав10 шейся части объекта.
Микротом, содержащий станину с направ15 ляющими, суппорт с держателем ножа, каретку с объектодержателем и привод, о т л и ч а юшийся тем, что, с целью повышения производительности труда и надежности крепления объекта, объектодержатель выполнен в виде
20 электромагнита и чашки из немагнитного материала, частично заполненной ферромагнитной жидкой композицией, .контактирующей с обрабатываемым объектом, причем электромагнит жестко соединен с чашкой.
