Реферат



СЦИНТИЛЛЯЦИОННЫЙ БЛОК ДЕТЕКТИРОВАНИЯ, содержащий детектор/ фотоумножитель, ламповую панельс контактами для фотоумножителя, элементы электрической схемы и кожух, отличающийся тем.что, с целью упрощения конструкции улучшения эксплуатационных параметров и повышения.надежности блока детектирования в работе, ламповая панель выполнена с продольными пазами и расположенными в них упругими контактами, 'которые прижаты к выводам фотоумножителя скользящей резьбовой втулкой, имеющей коническую поверхность в зоне контактов и плотно обхватывающей баллон фотоумножителя при помощи накидной гайки.(ЛJ^ сд--4Осд ^

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(5Л .6 01 Т 1/20

OllHCAHHE ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 5 8 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Па ДЕЛАМ ИЗОБ ЕТЕНИй И ОТНРЫТИй.(21 ) 1805561/26-25 (22) 06,07.72 (46) 30 ° 10.83. Бюл.940 (72) A.М. Радыванюк, E.11. Варгин и И.С. Потехин (53) 53.084.89(088.8) (54) (57) СЦИНТИЛЛЯЦИОНННЯ БЛОК ДЕТЕКТИРОВАНИН, содержащий детектор, фотоумножитель, ламповую панель с контактами для фотоумножителя, элементы электрической схемы и кожух, отличающийся тем, . SU„, 457057 А что, с целью упрощения конструкции улучшения эксплуатационных параметров и повышения надежности блока детектирования в работе, ламповая панель выполнена с продольными пазами и расположенными .в них упругими контактами, которые прижаты к выводам фотоумножителя скользящей резьбовой втулкой, имеющей коничес-кую поверхность в зоне контактов и плотно обхватывающей баллон фотоумножителя при помощи накидной гайки.

457057

Изобретение предназначено для регистрации различного вида ионизируюших излучений с помощью сцинтилляционных детекторов. Такие блоки детектирования широко применяются в дозиметрической, радиометрической и спектрометрической аппаратуре, работающей в сложных механических и климатических условиях.

Известен блок детектирОвания, содержащий сцинтилляционный детектор, фотоумножитель, ламповую панель и плату с печатным монта>ком, которые установлены в кожухе. Ламповая панель выполнена из коаксиально расположенных основания и крышки, скрепленных между собой винтами. B специальных гнездах панели установлены контакты, имеющие выход на обе торцовые поверхности панели. С одной стороны в контакты вставляются ФЭУ, с другой — контакты монтажной электронной платы.

Известно также устройство, в Котором ламповая панель выполнена в виде катушки с контактами для элементов электрической схемы и выводов ФЭУ. Блок детектирования, содержащий фотоумножитель с гибкими выводами, имеет устройство в виде изоляционной переходной втулки или шайбы с контактами для подпайки выводов ФЭУ и элементов электрической схемы.

Однако известное устройство харак:--З5 теризуется невозможностью использования ФЭУ с гибкими выводами и защиты от возможного электрического пробоя между, ножками ФЭУ при конденсации влаги в случае изменения 40 окружающей температуры, а кроме того, эксплуатация его при больших линейных перегрузках и ударных воздействиях, действующих перпендикулярно к оси блока, исключается. 45

Описываемый блок отличается тем, что в нем ламповая панель выполнена с продольными пазами и укрепленными в них упругими контактами, которые прижаты к выводам фотоумножителя 50 скользящей резьбовой втулкой, имеющей коническую поверхность в зоне контактов и плотно обхватывающей баллон фотоумножителя, причем осевое перемещение втулки осуществляется накидной гайкой установленной на панели.

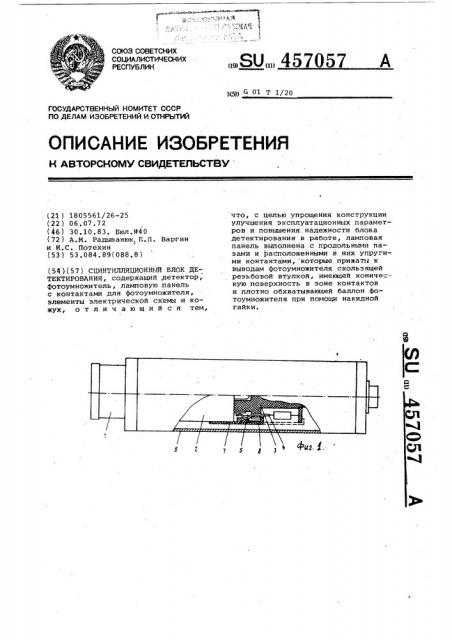

На фиг.1 схематически изображен описываемый блок, на фиг,,2 †ламповая панель в другом варианте исполнения.

Сцинтилляционный детектор 1 оптически соединен с фотоумножителем 2, который вставлен в панель 3, имеющую упругие контакты 4, заключенные в продольные пазы 5. Все составные элементы блока детектирования закреплены в кожухе 6, На баллон фотоумножителя плотно насажена изоляционная резьбовая втулка 7, которая может перемещаться вдоль оси ФЭУ посредством накидной гайки 8.

Таким образом, втулка перемещается относительно баллона фотоумножителя посредством навинчивания на нее гайки, которая закреплена на панели. При осевом перемещении втулки ее коническая поверхность нажимает на контакты, которые в свою очередь соединяются с выводами фотоумножителя, обеспечивая надежную электрическую связь.

В панели в другом варианте исполнения (см.фиг.2 1 резьбовая втулка выполнена составной, в которой нажимной конический элемент 9 представляет собой вкладыши. Это позволяет просто и легко производить сборку блока детектирования "с фотоумножителем, имеющим одно- или двурядные гибкие выводы, например ФЭУ-67, ФЭУ-54 и др.

При использовании ФЭУ с жесткими выводами ламповая панель 3 выполняется так, что ее пазы 5 с расположенными в них контактами 4 одновременно являются и установочными гнездами для выводов фотоумножителя 2. Фотоумножитель 2 вставляется в гнезда — пазы 5 панели 3 до упора, а плотно обхватывающая резьбовая втулка 7 с конической поверхностью в зоне контактов обеспечивает за счет механического прижатия надежное электрическое соединение контактов 4 с выводами ФЭУ 2 при осевом перемещении ее вдоль баллона ФЭУ под действием накидной гайки

8, которая установлена на панели 3

Такое расположение элементов и их взаимосвя3b позволяют механически и электрически собрать в единый блок (узел 1 фотоумно>китель и панель.

Все это в значительной степени упрощает конструкцию, технологию изготовления и сборку блока детектирования при использовании ФЭУ с гибкими и жесткими выводами, а также повышает надежность его при эксплуатации в сложных механических и климатических условиях.
