Реферат

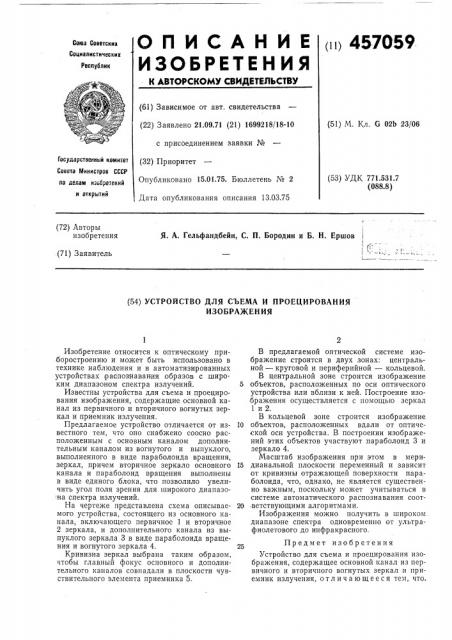

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 11 4570 59

Стиоа Соеетскик

Социалистических

Республик (61) Зависимое от авт. свидетельства (51) М. Кл. G 02Ь 23/06 (22) Заявлено 21.09.71 (21) 1699218/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 15.01.75. Бюллетень ¹ 2

Дата опубликования описания 13.03.75

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 771.531.7 (088.8) (72) Авторы изобретения

Я. А. Гельфандбейн, С. П. Бородин и Б. Н. Ершов

i ( с. (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СЪЕМА И ПРОЕЦИРОВАНИЯ

ИЗОБРАЖЕН ИЯ

Изобретение относится к оптическому приборостроению и может быть использовано в технике наблюдения и в автоматизированных устройствах ip аспозна в ания о бр азов с,широким диапазоном спектра излучений.

Известны устройства для съема и проецирования изображения, содержащие основной канал из первичного и вторичного вогнутых зеркал и приемник излучения.

Предлагаемое устройство отличается от известного тем, что оно снабжено соосно расположенным с основным каналом дополнительным каналом из вогнутого и выпуклого, выполненного в виде параболоида вращения, зеркал, причем вторичное зеркало основного канала и параболоид вращения выполнены в виде единого блока, что позволило увеличить угол поля зрения для широкого диапазо.на спектра излучений.

На чертеже представлена схема описываемого устройства, состоящего из основного канала, включающего первичное 1 и вторичное

2 зеркала, и дополнительного канала из выпуклого зеркала 3 в виде параболоида вращения и вогнутого зеркала 4.

Кривизна зеркал выбрана таким образом, чтобы главный фокус основного и дополнительного каналов совпадали в плоскости чувствительного элемента приемника 5.

В предлагаемой оптической системе изображение строится в двух зонах: центральной — круговой и периферийной — кольцевой.

В центральной зоне строится изображение

5 объектов, расположенных по оси оптического устройства или вблизи к ней. Построение изображения осуществляется с помощью зеркал

1и2.

В кольцевой зоне строится изображение

10 объектов, расположенных вдали от оптической оси устройства. В построении изображений этих объектов участвуют параболоид 3 и зеркало 4.

Масштаб изображения при этом в мери15 дианальной плоскости переменный и зависит от кривизны отражающей поверхности параболоида, что, однако, не является существенно важным, поскольку может учитываться в системе автоматического распознавания соот20 .ветствующими алгоритмами.

Изображения можно получить в широком. диапазоне спектра одновременно от ультрафиолетового до инфракрасного.

Предмет изобретения

Устройство для съема и проецирования изображения, содержащее основной канал из первичного и вторичного вогнутых зеркал и приемник излучения, о т л и ч а ю щ е е с я тем, что.

45705Ь

Составитель М. Лебедев

Техред E. Борисова

Редактор С. Хейфиц

Корректор H. Стельмах

Заказ 559/7 Изд. № 1067 Тираж 593 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская паб., д. 475

Типография, пр. Сапунова, 2 с целью увеличения угла поля зрения для широкого диапазона спектра излучений, оно снабжено дополнительным каналом из вогнутого и выпуклого, выполненного в виде параболоида вращения, зеркал, расположенным соосно с основным, причем вторичное зеркало основного канала и выпуклое дополнительного выполнены в виде единого блока.
