Способ выделения импульсов

Способ выделения импульсов

Иллюстрации

Показать все

Реферат



((() 45709 2

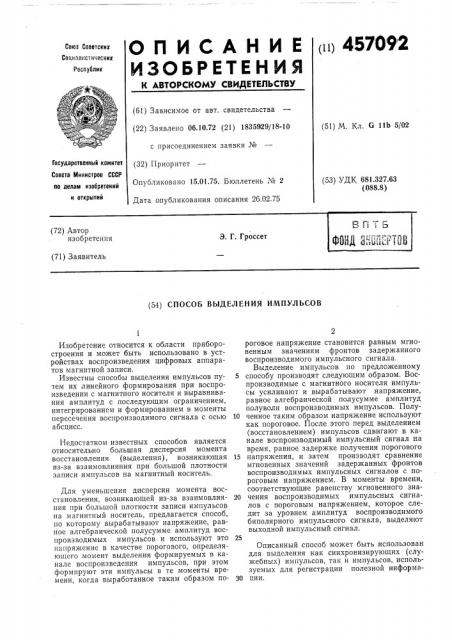

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Соаиалистнческик

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 06.10.72 (21) 18359(29/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 26.02.75 (51) М. Кл. G 11Ь 5/02

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 681.327,63 (088.8) (72) Автор изобретения

Э. Г. Гроссет (71) Заявитель (54) СПОСОБ ВЫДЕЛЕНИЯ ИМПУЛЬСОВ

Изобретение относится к области приборостроения и может быть использовано в устройствах воспроизведения цифровых аппаратов магнитной записи.

Известны способы выделения импульсов путем их линейного формирования при воспроизведении с магнитного носителя и выравнивания амплитуд с последующим ограничением, интегрированием и формированием в моменты пересечения воспроизводимого сигнала с осью абсцисс.

Недостатком известных способов является относительно большая дисперсия момента восстановления (выделения), возникающая из-за взаимовлияния при большой плотности записи импульсов на магнитный носитель.

Для уменьшения дисперсии момента восстановления, возникающей из-за взаимовлияния при большой плотности записи импульсов на магнитный носитель, предлагается способ, по которому вырабатывают напряжение, равное алгебраической полусумме амплитуд воспроизводимых импульсов и используют это напряжение в качестве порогового, определяющего момент выделения формируемых в канале воспроизведения импульсов, при этом формируют эти импульсы в те моменты времени, когда выработанное таким образом пороговое напряжение становится равным мгновенным значениям фронтов задержанного воспроизводимого импульсного сигнала, Выделение импульсов по предложенному

5 способу производят следующим образом. Воспроизводимые с магнитного носителя импульсы усиливают и вырабатывают напряжение, равное алгебраической полусумме амплитуд полуволн воспроизводимых импульсов. Полу10 ченное таким образом напряжение используют как пороговое. После этого перед выделением (восстановлением) импульсов сдвигают в канале воспроизводимый импульсный сигнал на время, равное задержке получения порогового

15 напряжения, и затем производят сравнение мгновенных значений задержанных фронтов воспроизводимых импульсных сигналов с пороговым напряжением. В моменты времени, соответствующие равенству мгновенного зна20 чения воспроизводимых импульсных сигналов с пороговым напряжением, которое следит за уровнем амплитуд воспроизводимого биполярного импульсного сигнала, выделяют выходной импульсный сигнал.

Описанный способ может быть использован для выделения как синхронизирующих (служебных) импульсов, так и импульсов, используемых для регистрации полезной информа30 ции.

457092

Предмет изобретения

Составитель И. Шкрадюк

Редактор С. Хейфиц Техред Г. Дворина Корректор И. Позняковская

Заказ 378/7 Изд. № 1027 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ выделения импульсов путем их усиления, ограничения и формирования в моменты пересечения воспроизводимого сигнала с пороговым уровнем напряжения, отличаюшийся тем, что, с целью уменьшения дисперсии момента восстановления, возникающей из-за взаимовлияния при большой плотности записи импульсов на магнитный носитель, вырабатывают напряжение, равное алгебраической полусумме амплитуд воспроизводимых импульсов и используют это напряжение в качестве порогового, определяющего момент выделения формируемых в канале воспроиз5 ведения импульсов, при этом формируют эти импульсы в те моменты времени, когда выработанное таким образом пороговое напряжение становится равным мгновенным значениям фронтов задержанного воспроизводимо10 го импульсного сигнала.
