Реферат



Г

Р °

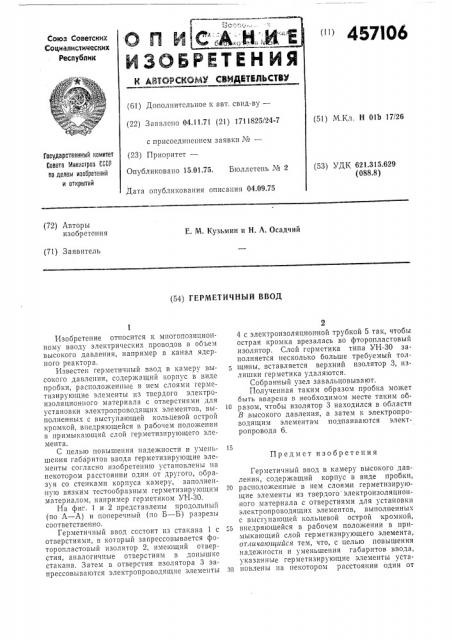

О П И С";А;„Н,. И

Союз Советских

Сощиалистических

Республик (б1) Дополнительное к авт. свид-ву— (22) Заявлено 04.11.71 (21) 1711825/ с присоединением заявки М— (23) Приоритет—

Опубликовано 15.01.75, Бюллетень

Дата опубликования описания 04.09. (51) М.Кл. Н 01Ь 17/26

Государственный комитет

Совета Миииотров СССР во делам изооргтений и откра1тий

УДК 621.315.620 (088.8) (72) Авторы изобретения

Е. M. Кузьмин и Н. Л. Осадчий (71) Заявитель (54) ГЕРМЕТИЧНЫЙ ВВОД

4 с электроизоляционной трубкой 5 так, чтобы острая кромка врезалась во фторопластовый изолятор. Слой герметика типа УН-30 заполняется несколько больше требуемый толщины, вставляется верхний изолятор 3, излишки герметика удаляются.

Собранный узел завальцовывают.

Полученная таким образом пробка может быть вварена в необходимом месте таким об10 разом, чтобы изолятор 3 находился в области

8 .высокого давления, а затем к электропро.водящим элементам подпаиваются электропровода 6.

Герметичньш ввод в камеру высокого давления, содержащий корпус в виде пробки, 20 расположенные в нем слоями герметизирующие элементы из твердого электроизоляционного материала с отверстиями для установки электропроводящих элементов, выполненных с выступающей кольцевой острой кромкой, "в внедряющейся в рабочем поло>кении в примыкающий слой герметизирующего элемента, отличающийся тем, что, с целью повышения надежности и уменьшения габаритов ввода, указанные герметизирующие элементы устава повлены на некотором расстоянии один от

Изобретение относится к мпогопозициопному вводу электрических проводов в объем высокого давления, например в канал ядерного реактора, Известен герметичный ввод в камеру высокого даьления, содер>кащий корпус в виде пробки, располо>кенные в нем слоями герметизирующие элементы из твердого электроизоляционного материала с отверстиями для установки электропроводящих элементов, выполненных с выступающей кольцевой острой кромкой, впедряющейся в рабочем положении в примыкающий слой герметизирующего элемента.

С целью повышения надежности и уменьшения габаритов ввода герметизирующие элементы согласно изобретению установлены на некотором расстоянии один от другого, образуя со стенками корпуса камеру, заполненную вязким тестообразным герметизирующим материалом, например герметиком УН-ЗО.

На фиг. 1 и 2 представлены продольный (по А — А) и поперечный (по Б — Б) разрезы соответственно.

Герметичный ввод состоит из стакана 1 с отверстиями, в который запрессовывается фоторопластовый изолятор 2, имеющий отверстия, аналогичные отверстиям в донышке стакана. Затем в отверстия изолятора 3 запрессовываются электропроводящис элементы

Предмет изобретения

457106

Фиг. 1

Б-Б

Составитель Л. Январева

Техред А. Камышникова

Редактор Б. Нанкина

Корректор Л. Котова

Заказ 2639 Изд. № 1074 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

МОТ, Загорский филиал

3 другого, образуя со стенками корпуса камеру, заполненную вязким тестообразным гермети4 зирующим материалом, например герметиком

УН-30.
