Преобразователь напряжения в частоту импульсов

Преобразователь напряжения в частоту импульсов

Иллюстрации

Показать все

Реферат

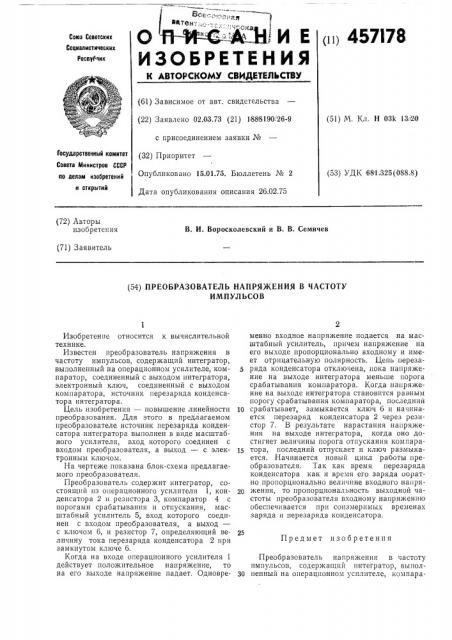

пп 457I78

0 fHI -C» И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Респебчик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 02.03.73 (21) 1888190, 26-9 (51) М. Кл. H 031< 131120 с присоединением заявки №

Государственный комитет

Совета Министров СССР (32) Приоритет

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 26.02.75 (53) УДК 68 1.325(088.8) по делам изобретений и открытий (72) Авторы изобретения

В. И. Воросколевский и В. В. Семичев (71) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ В ЧАСТОТУ

ИМ ПУЛ ЬСО В

Изобретение относится к вычислительной технике.

Известен преобразователь напряжения в частоту импульсов, содержащий интегратор, выполненный на операционном усилителе, компаратор, соединенный с выходом интегратора, электронный ключ, соединенный с выходом компаратора, источник перезаряда конденсатора интегратора.

Цель изобретения — повышение линейности преобразования. Для этого в предлагаемом преобразователе источник перезаряда конденсатора интегратора выполнен в виде масштабного усилителя, вход которого соединен с входом преобразователя, а выход — с электронным ключом.

На чертеже показана блок-схема предлагаемого преобразователя.

Преобразователь содержит интегратор, состоящий из операционного усилителя 1, конденсатора 2 и резистора 3, компаратор 4 с порогами срабатывания и отпускания, масштабный усилитель 5, вход которого соединен с входом преобразователя, а выход— с ключом б, и резистор 7, определяющий величину тока перезаряда конденсатора 2 при замкнутом ключе б.

Когда на входе операционного усилителя 1 действует положительное напряжение, то на его выходе напряжение падает. Одновременно входное напряжение подается на масштабный усилитель, причем напряжение на его выходе пропорционально входному и имеет отрицательную полярность. Цепь перезаряда конденсатора отключена, пока напряжение на выходе интегратора меньше порога срабатывания компаратора, Когда напряжение на выходе интегратора становится равным порогу срабатывания компаратора, последний

10 срабатывает, замыкается ключ б и начинается перезаряд конденсатора 2 через резистор 7. В результате нарастания напряжения на выходе интегратора, когда оно достигнет величины порога отпускания компаратора, последний отпускает и ключ размыкается. Начинается новый цикл работы преобразователя. Так как время перезаряда конденсатора как и время его заряда ооратно пропорционально величине входного напряжения, то пропорциональность выходной частоты преобразователя входному напряжению обеспечивается при соизмеримых временах заряда и перезаряда конденсатора.

Предмет изобретения

Преобразователь напряжения в частоту импульсов, содержащий интегратор, выпол30 пенный на операционном усилителе, компара457178

Составитель И. Разинова

Техред Т, Курилко Корректор В. Кочкарева

Редактор Т. Юрчикова

Заказ 324/17 Изд. № 1029 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тор, соединенный с выходом интегратора, электронный ключ, соединенный с выходом компаратора, источник перезаряда конденсатора интегратора, отличающийся тем, что, с целью повышения линейности преобразования, источник перезаряда конденсатора интегратора выполнен в виде масштабного усилителя, вход которого соединен с входом преобразователя, а выход — с электронным

5 ключом.
