Реферат



(! 1) 457I93

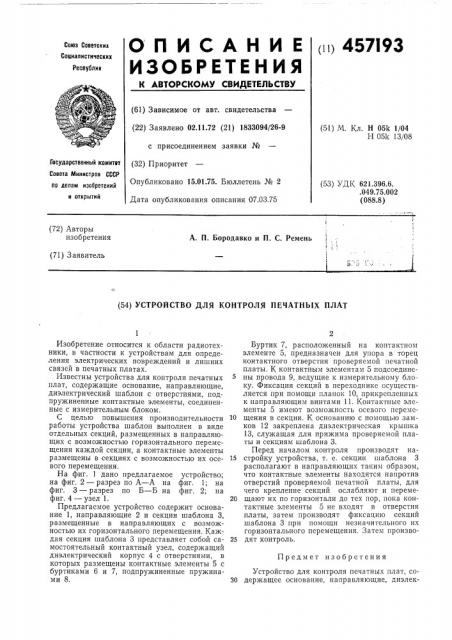

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 02.11.72 (21) 1833094/26-9 с присоединением заявки № (51) M. Кл. Н 05k 1/04

Н 051с 13 08

Совета Министров СССР

А0 делам изобретемнм н открытий

Опубликовано 15.01.75. Бюллетень № 2

Дата опубликования описания 07.03.75 (53) УДК 621.396.6. .049.75.002 (088.8) (72) Авторы изобретения

А, П. Бородавко и П. С. Ремень

1 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПЕЧАТНЫХ ПЛАТ

Изобретение относится к области радиотехники, в частности к устройствам для определения электрических повреждений и лишних связей в печатных платах.

Известны устройства для контроля печатных плат, содержащие основание, направляющие, диэлектрический шаблон с отверстиями, подпружиненные контактные элементы, соединенные с измерительным блоком.

С целью повышения производительности работы устройства шаблон выполнен в виде отдельных секций, размещенных в направляющих с возможностью горизонтального перемещения каждой секции, а контактные элементы размещены в секциях с возможностью их осевого перемещения.

На фиг. 1 дано предлагаемое устройство; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 2; на фиг. 4 — узел 1.

Предлагаемое устройство содержит основание 1, направляющие 2 и секции шаблона 3, размещенные в направляющих с возможностью их горизонтального перемещения. Каждая секция шаблона 3 представляет собой самостоятельный контактный узел, содержащий диэлектрический корпус 4 с отверстиями, в которых размещены контактные элементы 5 с буртиками 6 и 7, подпружиненные пружинами 8.

Предмет изобретения! осудаРственный комитат (32) Приоритет

Буртик 7, расположенный на контактном элементе 5, предназначен для упора в торец контактного отверстия проверяемой печатной платы. К контактным элементам 5 подсоедине5 ны провода 9, ведущие к измерительному блоку. Фиксация секций в переходнике осуществляется при помощи планок 10, прикрепленных к направляющим винтами 11. Контактные элементы 5 имеют возможность осевого переме10 щения в секции. К основанию с помощью замков 12 закреплена диэлектрическая крышка

13, служащая для прижима проверяемой платы и секциям шаблона 3.

Перед началом контроля производят на15 стройку устройства, т. е. секции шаблона 3 располагают в направляющих таким образом, что контактные элементы находятся напротив отверстий проверяемой печатной платы, для чего крепление секций ослабляют и переме20 щают их по горизонтали до тех пор, пока контактные элементы 5 не входят в отверстия .платы, затем производят фиксацию секций шаблона 3 при помощи незначительного их горизонтального перемещения, Затем произво25 дят контроль.

Устройство для контроля печатных плат, со30 держащее основание, направляющие, диэлек457193 ц g,5 b 8 фиг. У

Узел Х

Составитель Н. Блинкова

Редактор T. Янова

Техред Г. Дворина

Корректор Л. Орлова

Заказ 512/4 Изд. № 1037 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д, 4/5

Типография, пр Сапунова, 2 трический шаблон с отверстиями, подпружиненные контактные элементы, соединенные с измерительным блоком, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности работы устройства, шаблон выполнен в виде отдельных секций, размещенных в направляющих с возможностью горизонтального перемещения каждой секции, а контактные элементы размещены в секциях с возможностью их осевого перемещения.
