Устройство для затаривания мешков сыпучими продуктами

Устройство для затаривания мешков сыпучими продуктами

Иллюстрации

Показать все

Реферат

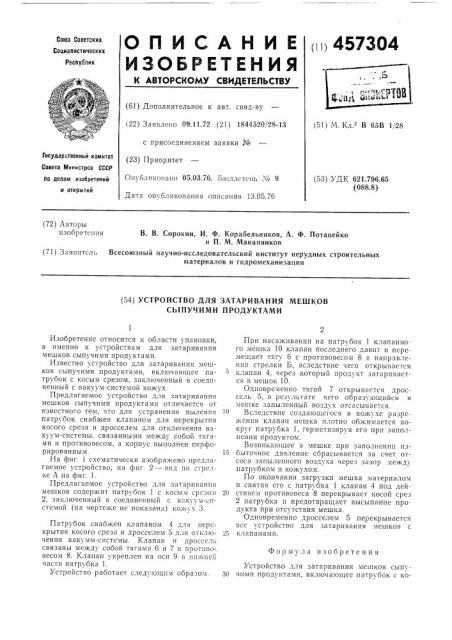

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

00 4573О4

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.11.72 (21) 1844520/28-13 с присоединением заявки № (51) 1Ч. Кл, В 65В 1/28

ГосУдаРственный комитет (23) Приоритет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 05.03.76. Бюллетень № 9

Дата опубликования описания 13.05.76 (53) УДК 621.796.65 (088.8) (72) Авторы

H30()1>eT0tI0H

В, В. Сорокин, И. Ф. Корабельников, А. Ф, Потапейко и П, М. Мананников (71) Заявитель Всесоюзный научно-исследовательский институт нерудных строительных материалов и гидромехаиизации (54) УСТРОЙСТВО ДЛЯ ЗАТАРИВАНИЯ МЕШКОВ

СЫПУЧИМИ ПРОДУКТАМИ

Формула изобретения

Изобретение относится к области упаковки, а именно к устройствам для затаривания мешков сыпучими продуктами.

Известно устройство для затаривания мешков сыпучими продуктами, включающее патрубок с косым срезом, заключенный в соединенный с вакуум-системой кожух.

Предлагаемое устройство для затаривания мешков сыпучими продуктами отличается от известного тем, что для устранения пыления патрубок снабжен клапаном для перекрытия косого среза и дросселем для отключения вакуум-системы, связанными между собой тягами и противовесом, а корпус выполнен перфорированным.

На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 — вид по стрелке А на фиг. 1.

Предлагаемое устройство для затаривания мешков содержит патрубок 1 с косым срсзом

2, заключенный в соединенный с в-.êóóì-cirстемой (на чертеже не показана) кожух 3.

Патруоок снабжен клапаном 4 для перекрытия косого среза и дросселем 5 для откл|очения вакумм-системы. Клапан и дросссль связаны между собой тягами 6 и 7 и противовесом 8. Клапан укреплен на оси 9 в ппжнсй части патрубка 1.

Устройство работает следующим образом.

При насаживании на патрубок 1 клапанного мешка 10 клапан последнего давит и псремещает тягу 6 с противовесом 8 в направлении стрелки Б, вследствие чего открывается клапан 4, через который продукт затарпвается в мешок 10.

Одновременно тягой 7 открывается дроссель 5, в результате чего образующийся B мешке запыленный воздуY отсасывается.

10 Вследствие создающсгося в кожухе разрс>жсния клапан мешка плотно оожи мается вокруг патрубка 1, герметизируя его прп заполнении прод ктом.

Вознпкающее в мешке при заполнении пз15 быточное давление сбрасывается за счет отсоса запыленного воздуха через зазор между патрубком и кожухом.

По окончании загрузки мешка материалом и снятия его с патрубка 1 клапан 4 под дей20 ствисм противовеса 8 перекрывает косой срез

2 патрубка и предотвращает высыпание продукта при отсутствия мешка.

Одновременно дросселем 5 перекрывается все устройство для затариваHèÿ мешков с

25 клапанами.

Устройство для затарпвания мешков сыпу30 чимп продуктами, включающее патруоок с ко457304

ВидЯ

Фиг.2

Составитель А. Бражникова

Текред А. Камышникова

Корректор Е. Хмелева

Редактор Л. Василькова

Заказ 1035/1 Изд. ¹ 287 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 сым срезом, заключенный в соединенный с вакуум-системой кожух, о т л и ч а ю щ е 0 с я тем, что, с целью устранения пыления, патрубок снабжен клапаном для перекрытия косого среза и дросселем для отключения вакуум-системы, связанными между собой тягами и противовесом, а корпус выполнен перфорированным.
