ВСКСО дЦ 1 % пт

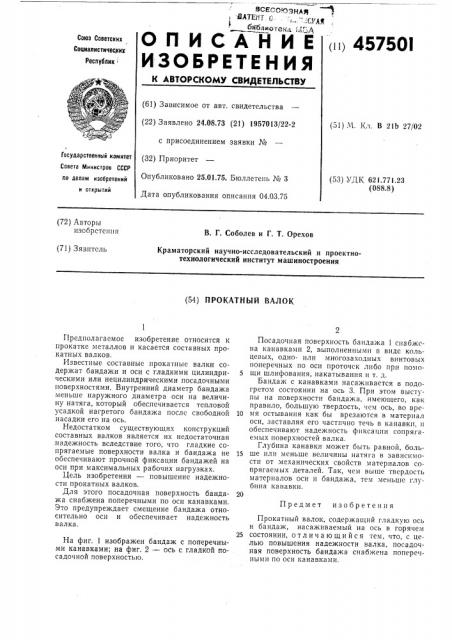

ОПИСАЙИЕ пп 45750I
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 24.08.73 (21) 1957013/22-2 с присоединением заявки №
ГосУдаРственный комитет (32) Приоритет
Совета Министров СССР щ,„„„,„„ »„- Опубликовано 25 01 75 Бюллетень № 3 (51) Ц Кq В 2lb 27/02 (53) УДК 621,77I.23 (088.8) и открытий
Дата опубликования описания 04.03.75 (72) Авторы изобретения
В. Г. Соболев и Г. T. Орехов (71) Зявптель
Краматорский научно-исследовательский и проектнотехнологический институт машиностроения (54) ПРОКАТНЫИ ВАЛОК
Предмет изобретения
Г1редполагаемое изобретение относится к прокатке металлов и касается составных прокатных валков.
Известные составные прокатные валки содержат бандажи и оси с гладкими цилиндрическими или нецилиндрическими посадочными поверхностями. Внутренний диаметр бандажа меньше наружного диаметра оси на величину натяга, который обеспечивается тепловой усадкой нагретого бандажа после свободной насадки его на ось.
Недостатком существующих конструкций составных валков является их недостаточная .надежность вследствие того, что гладкие сопрягаемые поверхности валка и бандажа не обеспечивают прочной фиксации бандажей на оси при максимальных рабочих нагрузках.
Цель изобретения — повышение надежности прокатных валков.
Для этого посадочная поверхность бандажа снабжена поперечными по оси канавками, Это предупреждает смещение бандажа относительно оси и обеспечивает надежность валка.
На фиг. 1 изображен бандаж с поперечными канавками; на фиг. 2 — ocb с гладкой посадочной поверхностью.
Посадочная поверхность бандажа 1 снабжена канавками 2, выполненными в виде кольцевых, одно- или многозаходных винтовых поперечных по оси проточек либо при помо5 щи шлифования, накатывания и т. д.
Бандаж с канавками насаживается в подогретом состоянии на ось 3. При этом выступы на поверхности бандажа, имеющего, как правило, большую твердость, чем ось, во вре1О мя остывания как бы врезаются в материал оси, заставляя его частично течь в канавки, и обеспечивают надежность фиксации сопрягаемых поверхностей валка.
Глубина канавки может быть равной, боль15 ше или меньше величины натяга в зависимости от механических свойств материалов сопрягаем ых деталей. Так, чем в ы ше твердость материалов оси и бандажа, тем меньше глубина канавки.
Прокатный валок, содержащий гладкую ось и бандаж, насаживаемый на ось в горячем
25 состоянии, отличающийся тем, что, с целью повышения надежности валка, посадочная поверхность бандажа снабжена поперечными по оси канавками.
457501
Фиг.2
