Реферат

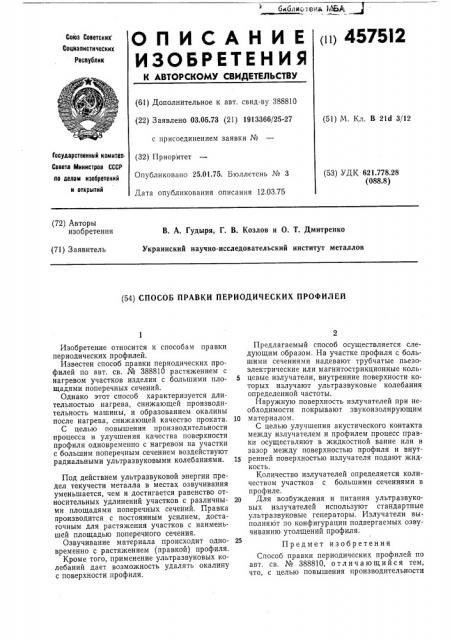

О П И С А Н И Е п 4575I2

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву 388810 (22) Заявлено 03.05.73 (21) 1913366/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 25.01.75. Бюллетень № 3

Дата опубликования описания 12.03.75 (51) М. Кл. В 216 3/12

Государственный комити"

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.778.28 (088.8) (72) Авторы изобретения

В. А. Гудыря, Г. В. Козлов и О. T. Дмитренко

Украинский научно-исследовательский институт металлов (71) Заявитель (54) СПОСОБ ПРАВКИ ПЕРИОДИЧЕСКИХ ПРОФИЛЕЙ

Изобретение относится к способам правки периодических профилей.

Известен способ правки периодических профилей по авт. св. № 388810 растяжением с нагревом участков изделия с большими площадями поперечных сечений.

Однако этот способ характеризуется длительностью нагрева, снижающей производительность машины, и образованием окалины после нагрева, снижающей качество проката, С целью повышения производительности процесса и улучшения качества поверхности профиля одновременно с нагревом на участки с большим поперечным сечением воздействуют радиальными ультразвуковыми колебаниями.

Под действием ультразвуковой энергии предел текучести металла в местах озвучивания уменьшается, чем и достигается равенство относительных удлинений участков с различными площадями поперечных сечений. Правка производится с постоянным усилием, достаточным для растяжения участков с наименьшей площадью поперечного сечения.

Озвучивание материала происходит одновременно с растяжением (правкой) профиля.

Кроме того, применение ультразвуковых колебаний дает возможность удалять окалину с поверхности профиля.

Предлагаемый способ осуществляется следующим образом. На участке профиля с большими сечениями надевают трубчатые пьезоэлектрические или магнитострикционные коль5цевые излучатели,,внутренние поверхности которых излучают ультразвуковые колебания определенной частоты.

Наружную поверхность излучателей при необходимости покрывают звукоизолирующим

10 материалом.

С целью улучшения акустического контакта между излучателем и профилем процесс правки осуществляют в жидкостной ванне или в зазор между поверхностью профиля и внут15 ренней поверхностью излучателя подают жидкость.

Количество излучателей определяется количеством участков с большими сечениями в профиле.

20 Для возбуждения и питания ультразвуковых излучателей используют стандартные ультразвуковые генераторы. Излучатели выполняют по конфигурации подвергаемых озвучиванию утолщений профиля.

Предмет изобретения

Способ правки периодических профилей по авт. св. № 388810, отличающийся тем, что, с целью повышения производительности

457512

Составитель Л. Камыййиа

Техред Т. Миронова Корректор Т. Гревцова

Редактор Л. Народная

Заказ 515/4 Изд, ¹ 325 Тираж 966 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 процесса и улучшения качества поверхности профиля, одновременно с нагревом йа участки

4 с большим поперечным сечением воздействуют радиальными ультразвуковыми колебаниями.
