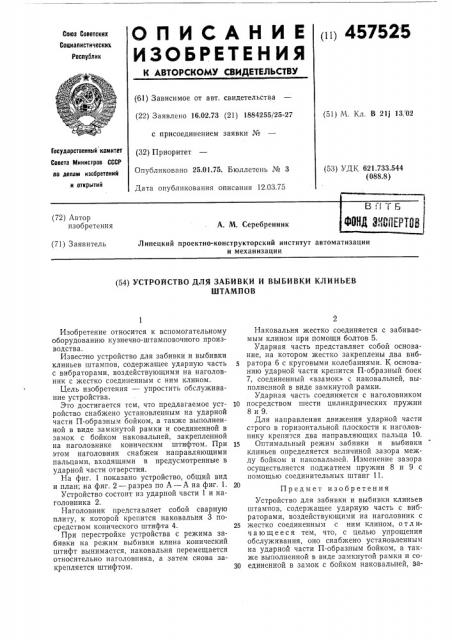

ОПИСАНИЕ (»)457525

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 16.02.73 (21) 1884255/25-27 с присоединением заявки № (51) М. Кл. В 21j 13, 02

Совета Министров СССР по делам изобретений н открытий

Опубликовано 25.01.75. Бюллетень № 3

Дата опубликования описания 12.03.75 (53) УДК 621.733.544 (088.8) В 7Б ф®ц у ирт рд (72) Автор изобретения

А. М. Серебренник (71) Заявитель

Липецкий проектно-конструкторский институт автоматизации и механизации (54) УСТРОЙСТВО ДЛЯ ЗАБИВКИ И ВЪ|БИВКИ КЛИНЬЕВ

ШТАМПОВ

ГосУдаРственный комитет (32) Приоритет

Изобретение относится к вспомогательному оборудованию кузнечно-штамловочного производства.

Известно устройство для забивки и выбивки клиньев штампов, содержащее ударную часть с вибраторами, воздействующими на наголовник с жестко соединенным с ним клином.

Цель изобретения — упростить обслуживание устройства.

Это достигается тем, что предлагаемое устройство снабжено установленным на ударной части П-образным бойком, а также выполненной в виде замкнутой рамки и соединенной в замок с бойком наковальней, закрепленной на наголовнике коническим штифтом. При этом на головни к снабжен направляющими пальцами, входящими в предусмотренные в ударной части отверстия.

На фиг. 1 показано устройство, общий вид и план; на фиг. 2 —,разрез по А — А на фиг. 1.

Устройство состоит из ударной части 1 и наголовника 2.

Наголовник представляет собой сварную плиту, к которой крепится наковальня 3 посредством конического штифта 4.

При перестройке устройства с режима забивки на режим выбивки клина конический штифт вынимается, наковальня перемещается относительно наголовника, а затем снова закрепляется штифтом.

Наковальня жестко соединяется с забиваемым клином при помощи болтов 5.

Ударная часть представляет собой основание, на котором жестко закреплены два вибратора 6 с круговыми колебаниями, К основанию ударной части крепится П-образный боек

7, соединенный «взамок» с наковальней, выполненной в виде замкнутой рамки.

Ударная часть соединяется с наголовником

10 посредством шести цилиндрических пружин

8 и 9.

Для направления движения ударной части строго в горизонтальной плоскости к наголовнику крепятся два направляющих пальца 10.

15 Оптимальный режим забивки и выбивки клиньев определяется величиной зазора между бойком и наковальней. Изменение зазора осуществляется поджатием пружин 8 и 9 с помощью соединительных штанг 11.

Предмет изобретения

Устройство для забивки и выбивки клиньев штампов, содержащее ударную часть с вибраторами, воздействующими на наголовник с

25 жестко соединенным с ним клином, отл ич а ю щ е е с я тем, что, с целью упрощения обслуживания, оно снабжено установленным на ударной части П-образным бойком, а также выполненной в виде замкнутой рамки и со30 единенной в замок с бойком наковальней, за457525 крепленной на наголовнике коническим штифтом, при этом наголовник снабжен направляющими пальцами, входящими в предусмотренные в ударной части отверстия, 457525

А-А

Фиг 2
