Устройство для дуговой обработки криволинейных поверхностей

Устройство для дуговой обработки криволинейных поверхностей

Иллюстрации

Показать все

Реферат

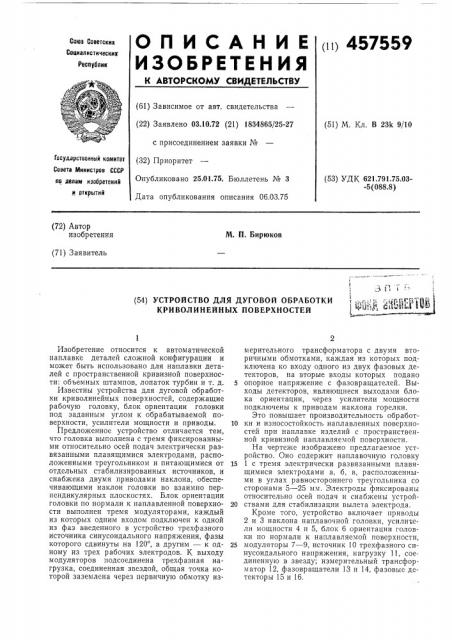

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 457559

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 03.10.72 (21) 1834865/25-27 (51) М. Кл. В 231с 9/10 с присоединением заявки №

Совета Министров СССР по лелахт изобретений и открытий (53) УДК 621.791.75.03-5(088.8) Опубликовано 25.01.75. Бюллетень № 3

Дата опубликования описания 06.03.75 (72) Автор изобретения

М. П. Бирюков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДУГОВОЙ ОБРАБОТКИ

КРИВОЛИНЕЙНЫХ ПОВЕРХНОСТЕЙ

ГосУдаРственный катлитет (32) Приоритет

Изобретение относится к автоматической наплавке деталей сложной конфигурации и может быть использовано для наплавки деталей с пространственной кривизной поверхности: объемных штампов, лопаток турбин и т. д.

Известны устройства для дуговой обработки криволинейных поверхностей, содержащие рабочую головку, блок ориентации головки под заданным углом к обрабатываемой поверхности, усилители мощности и приводы.

Предложенное устройство отличается тем, что головка выполнена с тремя фиксированными относительно осей подач электрически развязанными плавящимися электродами, расположенными треугольником и питающимися от отдельных стабилизированных источников, и снабжена двумя приводами наклона, обеспечивающими наклон головки во взаимно перпендикулярных плоскостях. Блок ориентации головки по нормали к наплавленной поверхности выполнен тремя модуляторами, каждый из которых одним входом подключен к одной из фаз введенного в устройство трехфазного источника синусоидального напряжения, фазы которого сдвинуты на 120, а другим — к одному из трех рабочих электродов. К выходу модуляторов подсоединена трехфазная нагрузка, соединенная звездой, общая точка которой заземлена через первичную обмотку измерительного трансформатора с двумя вторичными обмотками, каждая из которых подключена ко входу одного из двух фазовых детекторов, на вторые входы которых подано

5 опорное напряжение с фазовращателей. Выходы детекторов, являющиеся выходами блока ориентации, через усилители мощности подключены к приводам наклона горелки.

Это повышает производительность обработ10 ки и износостойкость наплавленных поверхностей при наплавке изделий с пространственной кривизной наплавляемой поверхности.

На чертеже изображено предлагаемое устройство. Оно содержит наплавочную головку

15 1 с тремя электрически развязанными плавящимися электродами а, б, в, расположенными в углах равностороннего треугольника со сторонами 5 — 25 мм. Электроды фиксированы относительно осей подач и снабжены устрой20 ствами для стабилизации вылета электрода.

Кроме того, устройство включает приводы

2 и 3 наклона наплавочной головки, усилители мощности 4 и 5, блок б ориентации головки по нормали к наплавляемой поверхности, 25 модуляторы 7 — 9, источник 10 трехфазного синусоидального напряжения, нагрузку 11, соединенную в звезду; измерительный трансформатор 12, фазовращатели 13 и 14, фазовые детекторы 15 и 16, 457559

Составитель Е. Сомова

Редактор Л. Народная

Техред Т. Миронова

Корректор В. Брыксина

Типография, пр. Сапунова, 2

Устройство работает следующим образом.

При подаче наплавочной головки 1 к наплавляемой детали загорается дуга между одним из электродов и деталью, либо между двумя — тремя электродами и деталью. Во всех случаях неперпендикулярности оси головки к наплавляемой поверхности падения напряжений между мундштуками и деталью будут разными.

Напряжения, снимаемые с наплавочных электродов, подаются соответственно на входы трех модуляторов 7 — 9, на вторые входы которых с источника 10 поданы синусоидальные напряжения, сдвинутые на 120 . Нагрузка 11 модуляторов 7 — 9 соединена в звезду.

При разнице трех постоянных напряжений, снимаемых с электродов, звезда нагрузки 11 будет несимметричной и, следовательно, произойдет смещение нейтрали. В первичной обмотке измерительного трансформатора 12 появится синусоидальное напряжение, фаза и величина которого отображают положение оси головки относительно наплавляемой поверхности. Сигнал со вторичных обмоток измерительного трансформатора 12 подается на фазовые детекторы 15 и 16, на вторые входы которых поданы опорные напряжения с фазовращателей 13 и 14.

С выхода детекторов 15 и 16 через усилители 4 и 5 сигнал подается на приводы 2 и 3, которые ликвидируют возникшее рассогласование и возвращают головку в нормальное по отношению к наплавляемой поверхности положение.

Предмет изобретения

Устройство для дуговой обработки криволинейных поверхностей, содержащее рабочую ro5 ловку, блок ориентации головки под заданным углом к обрабатываемой поверхности, усилители мощности и исполнительные приводы, отличающееся тем, что, с целью повышения производительности обработки и изно10 состойкости наплавленных поверхностей при наплавке изделий с пространственной кривизной наплавляемой поверхности, головка выполнена с тремя фиксированными относительно осей подач электрически развязанными

15 плавящимися электродами, расположенными треугольником и питающимися от отдельных стабилизированных источников, и снабжена двумя приводами наклона, обеспечивающими наклон головки во взаимно перпендикуляр20 ных плоскостях, а блок ориентации головки по нормали к наплавляемой поверхности выполнен с тремя модуляторами, каждый из которых одним входом подключен к одной из фаз трехфазного источника синусоидального

25 напряжения, фазы которого сдвинуты на 120, а другим — к одному из трех рабочих электродов, к выходам модуляторов подсоединена трехфазная нагрузка, соединенная звездой, общая точка которой заземлена через первич30 ную обмотку измерительного трансформатора с двумя вторичными обмотками, каждая из которых подключена ко входу одного из двух фазовых детекторов, на вторые входы которых поданы опорные напряжения с введенных в

35 устройство фазовращателей, а выходы которых, являющиеся выходами блока ориентации, через усилители мощности соединены с приводом наклона головки, Заказ 437/18 Изд. № 312

Тираж 1059 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5
