Реферат

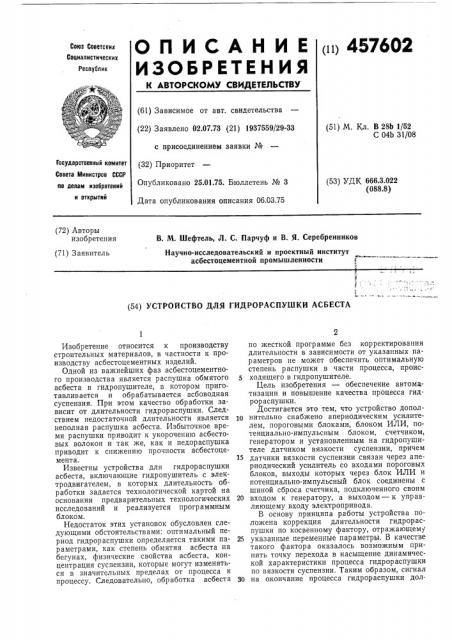

ОП ИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 457602

Сова Советскик

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 02.07.73 (21) 1937559/29-33 с присоединением заявки № (51) М. Кл. В 28Ь 1/52

С 04Ь 31/08

Совета Министров СССР ло делам изобретений и открытий (53) УДК 666.3 022 (088.8) Опубликовано 25.01.75. Бюллетень № 3

Дата опубликования описания 06.03.75 (72) Авторы изобретения

В. М. Шефтель, Л. С. Парчуф и В. Я. Серебренников (71) Заявитель

Научно-исследовательский и проектный институт асбестоцемеитиой промышленности т

t (54) УСТРОЙСТВО ДЛЯ ГИДРОРАСПУШКИ АСБЕСТА

ГосУдарственный комитет (32) Приоритет

Изобретение относится к производству строительных материалов, в частности к производству асбестоцементных изделий.

Одной из важнейших фаз асбестоцементного производства является распушка обмятого асбеста в гидропушителе, в котором приготавливается и обрабатывается асбоводная суспензия. При этом качество обработки зависит от длительности гидрораспушки. Следствием недостаточной длительности является неполная распушка асбеста. Избыточное время распушки приводит к укорочению асбестовых волокон и так же, как и недораспушка приводит к снижению прочности асбестоцемента.

Известны устройства для гидрораспушки асбеста, включающие гидропушитель с электродвигателем, в которых длительность обработки задается технологической картой на основании предварительных технологических исследований и реализуется программным блоком.

Недостаток этих установок обусловлен следующими обстоятельствами; оптимальный период гидрораспушки определяется такими параметрами, как степень обмятия асбеста на бегунах, физические свойства асбеста, концентрация суспензии, которые могут изменяться в значительных пределах от процесса к процессу. Следовательно, обработка асбеста по жесткой программе без корректирования длительности в зависимости от указанных параметров не может обеспечить оптимальную степень распушки в части процесса, происБ ходящего в гидропушителе.

Цель изобретения — обеспечение автоматизации и повышение качества процесса гидрор аспушки.

Достигается это тем, что устройство дополнительно снабжено апериодическим усилителем, пороговыми блоками, блоком ИЛИ, потенциально-импульсным блоком, счетчиком, генератором и установленным на гидропушителе датчиком вязкости суспензии, причем

15 датчики вязкости суспензии связан через апериодический усилитель со входами пороговых блоков, выходы которых через блок ИЛИ и потенциально-импульсный блок соединены с шиной сброса счетчика, подключенного своим

20 входом к генератору, а выходом — к управляющему входу электропривода.

В основу принципа работы устройства положена коррекция длительности гидрораспушки по косвенному фактору, отражающему

25 указанные переменные параметры. В качестве такого фактора оказалось возможным принять точку перехода в насыщение динамической х ар актер исти ки процесса гидр ор аспушки по вязкости суспензии. Таким образом, сигнал

30 на окончание процесса гидрораспушки дол457602 жен быть выдан на электропривод гидропушителя в момент перехода в насыщение динамической кривой изменения вязкости суспензии.

На чертеже дана структурная схема предлагаемого устройства.

Оно имеет гидропушитель 1, датчик вязкости

2, апериодический усилитель 3, пороговые блоки 4 (а блоков), блок ИЛИ 5, потенциально-импульсный блок 6, счетчик 7, генератор 8 и электропривод 9. Количество пороговых блоков 4 принимается в пределах от 5 до

15 в зависимости от требуемой точности индикации упомянутой точки перехода отмеченного на данном предприятии диапазона возможных изменений значения вязкости асбестовой суспензии в гидропушителе. Весь диапазон изменения вязкости квантуется на «и» равных участков, координаты каждого из которых устанавливаются последовательно на соответствующем «пороговом» блоке в качестве заданного порога срабатывания.

Число состояний счетчика 7 принято равным 4 (т. е. четвертый импульс генератора проходит на выход счетчика).

Частота импульсов генератора 8 устанавливаетя такой, чтобы контролируемое время ожидания рабочего импульса (от порогового элемента) составляло 60 70o от четырехкратного периода импульсов генератора.

Принцип действия устройства заключается в следующем. Электропитание устройства включается при пуске электропривода 9 гидропушителя 1, вязкость суспензии в котором измеряется датчиком вязкости 2. При этом импульсы генератора 8 начинают поступать на вход счетчика 7. По мере увеличения вязкости асбестовой суспензии увеличивается выходной сигнал постоянного тока датчика вязкости 2, который фильтруется от помех и усиливается апериодическим усилителем 3 и поступает на пороговые блоки 4, вызывая их последовательное срабатывание, так как выходы пороговых блоков 4 соединены через блок ИЛИ 5 со входом потенциально-импульсного блока 6, то переход любого порогового блока из нулевого состояния в возбужденное приводит к появлению единичного импульса на шине сброса счетчика 7, который в результате этого переводится в исходное состояние.

При нормальном течении процесса распушки указанное событие происходит каждый раз после второго или третьего импульса генератора, и таким образом, предотвращается появление импульса на выходе счетчика. При замедлении темпа увеличения сигнала вискозиметра (происходящего при наступающем «насыщении» процесса гидрораспушки), стирающий импульс с потенциально-импульсного

20 блока 6 запаздывает, на выходе счетчика 7 появляется импульс, который обеспечивает останов электропривода 9.

Предмет изобретения

25 Устройство для гидрораспушки асбеста, содержащее гидропушитель с электроприводом, отличающееся тем, что, с целью автоматизации и повышения качества, процесса гидрораспушки асбеста, оно дополнительно снаб30 жено апер иодическим усилителем, пороговыми блоками, блоком ИЛИ, потенциально-импульсным блоком, счетчиком, генератором и установленным на гидропушителе датчиком вязкости суспензии, который связан через

35 апериодический усилитель со входами пороговых блоков, выходы которых через блок

ИЛИ и потенциально-,импульсный блок соеди.нены с шиной сброса счетчика, подключенного своим входом к генератору, а выходом—

40 к управляющему входу электропривода,
