РРо 45765

Клагс 2) g, 13

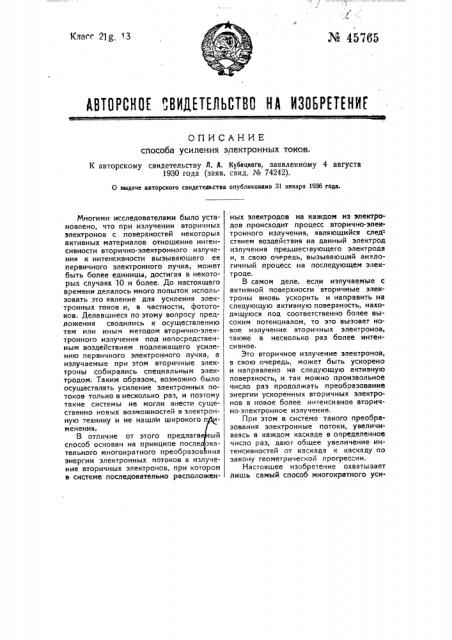

АВТОРСКОЕ ".ÂÈÄÅÒÅËÜÑÒÂÎ НА ИЗОБРЕТ(НИЕ

ОПИСАНИЕ способа усиления электронных токов.

K авторскому свидетельству Л. А. Кубецкого, заявленному 4 августа

1930 года (заяв. свид. № 74242).

0 выдаче авторского свидетельства опубликовано 31 января 1936 года.

Многими исследователями было установлено, что при излучении вторичных электронов с поверхностей некоторых активных материалов отношение интенсивности вторично-электронного излучения к интенсивности вызывающего ее первичного электронного пучка, может быть более единицы, достигая в некоторых случаях 10 и более, До настоящего времени делалось много попыток использовать это явление для усиления электронных токов и, в частности, фототоков. Делавшиеся по этому вопросу предложения сводились к осуществлению тем или иным методом вторично-электронного излучения под непосредственным воздействием подлежащего усилению первичного электронного пучка, а излучаемые при этом вторичные электроны собирались специальным электродом. Таким образом, возможно было осуществлять усиление электронных потоков только в несколько раз, и поэтому такие системы не могли внести существенно новых возможностей в электронную технику и не нашли широкого п менения.

В отличие от этого предлага ый способ основан на принципе после звательного многократного преобразования энергии электронных потоков в излучение вторичных электронов, при котором в системе последовательно расположенных электродов на каждом из электродов происходит процесс вторично-электронного излучения, являющийся след= ствием воздействия на данный электрод излучения предшес1вующего электрода и, в свою очередь, вызывающий аналогичный процесс на последующем электроде.

В самом деле, если излучаемые с активной поверхности вторичные электроны вновь ускорить и направить на следующую активную поверхность, находящуюся под соответственно более высоким потенциалом, то это вызовет новое излучение вторичных электронов, также в несколько раз более интенси вное.

Это вторичное излучение электронов, в свою очередь, может быть ускорено и направлено на следующую активную поверхность, и так можно произвольное число раз продолжать преобразование энергии ускоренных вторичных электронов в новое более интенсивное вторично-электронное излучение.

При этом в системе такого преобразования электронные потоки, увеличиваясь в каждом каскаде в определенное число раз, дают общее увеличение интенсивностей от каскада к каскаду по закону геометрической прогрессии.

Настоящее изобретение охватывает лишь самый способ многократного усиления электронных токов, не касаясь возможных многочисленных конструктивных вариантов его осуществления, которые могут быть выполнены íà основе известных в технике средств отвлечения, ускорения и направления слабых электронных излучений.

Предлагаемый способ электронного усиления дает следующие новые возможности:

1. Осуществлять произвольно большие усиления слабых электронных токов в одном вакуумном приборе.

2. Получать интенсивную электронную эмиссию в вакууме при наличии слабого источника эмиссии, каковым может быть фото-электрически активная поверхность, слабейший термоионный источник и др.

3; Располагая управляющие сетки в различных звеньях системы, получать новые типы электронных приборов,. спо- собных выполнять функции выпрями- тельных, усилительных, генераторных и других ламп.

Предмет изобретения.

1. Способ усиления электронных токов на основе использования вторичной эмиссии электронов, отл и чан) щи Йся осуществлением в вакуумном приборе многократного преобразования электронных потоков в системе последовательно расположенных активированных электродов таким образом, что вторичное излучение с каждого электрода вызывается попаданием электронных излучений с предшествующего электрода, с целью получения лавинообразного нарастания электронного тока, первоначально получаемого от термоионного или фотоэлектронного источника эмиссии.

2. При способе по и. 1 применение дополнительных сеток для изменения режима первичного или вторичного электронного потока.

Тип. „Печа1ный Труд". Зак. 458--500
