Реферат

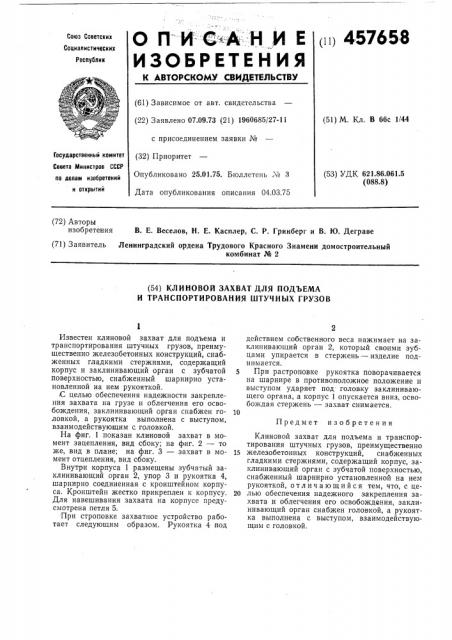

О П-И-C--А-Н И Е

ИЗОБРЕТЕНИЯ ii) 457658

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 07.09.73 (21) 1960685/27-11 с присоединением заявки ¹ (32) Приоритет

Опубликовано 25,01.75. Бюллетень № 3

Дата опубликования описания 04.03.75 (51) М. Кл. В 66с 1/44

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.86.061.5 (088.8) (72) Авторы изобретения В. Е. Веселов, Н. Е. Касплер, С. P. Гринберг и В. Ю. Деграве (71) Заявитель Ленинградский ордена Трудового Красного Знамени домостроительный комбинат № 2 (54) КЛИНОВОЙ ЗАХВАТ ДЛЯ ПОДЪЕМА

И ТРАНСПОРТИРОВАНИЯ ШТУЧНЫХ ГРУЗОВ

Предмет изобретения

Известен клиновой захват для подъема и транспортирования штучных грузов, преимущественно железобетонных конструкций, снабженных гладкими стержнями, содержащий корпус и заклинивающий орган с зубчатой поверхностью, снабженный шарнирно установленной на нем рукояткой.

iC целью обеспечения надежности закрепления захвата на грузе и облегчения его освобождения, заклинивающий орган снабжен головкой, а рукоятка выполнена с выступом, взаимодействующим с головкой.

На фиг. 1 показан клиновой захват в момент зацепления, вид сбоку; на фиг. 2 — то же, вид в плане; на фиг. 3 — захват в момент отцепления, вид сбоку.

Внутри корпуса 1 размещены зубчатый заклинивающий орган 2, упор 3 и рукоятка 4, шарнирно соединенная с кронштейном корпуса. Кронштейн жестко прикреплен к корпусу.

Для навешивания захвата на корпусе предусмотрена петля 5.

При строповке захватное устройство работает следующим образом, Рукоятка 4 под действием собственного веса нажимает на заклинивающий орган 2, который своими зубцами упирается в стержень — изделие поднимается.

5 При растроповке рукоятка поворачивается на шарнире в противоположное положение и выступом ударяет под головку заклинивающего органа, а корпус 1 опускается вниз, освобождая стержень — захват снимается.

Клиновой захват для подъема и транспортирования штучных грузов, преимущественно

15 железобетонных конструкций, снабженных гладкими стержнями, содержащий корпус, заклинивающий орган с зубчатой поверхностью, снабженный шарнирно установленной на нем рукояткой, отличающийся тем, что, с це20 лью обеспечения надежного закрепления захвата и облегчения его освобождения, заклинивающий орган снабжен головкой, а рукоятка выполнена с выступом, взаимодействующим с головкой.

457658

Составитель Л. Сыщикова

Техред Т, Миронова

Корректор А. Васильева

Редактор Н. Козлова

Типография, пр. Сапунова, 2

Заказ 426/6 Изд. № 311 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-36, Раушская паб., д. 4(5
