Прием выполнения способа изготовления режущих и колющих инструментов из слоев металлов и сплавов разной твердости в случае применения к режущим частям жатвенных машин

Прием выполнения способа изготовления режущих и колющих инструментов из слоев металлов и сплавов разной твердости в случае применения к режущим частям жатвенных машин

Иллюстрации

Показать все

Реферат



Класс 45с, 33

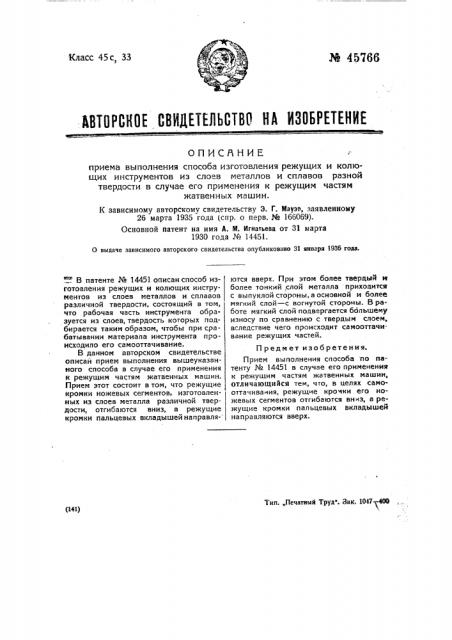

ABT0PGH0E СВИЙЕТЕЛЬСТВ0 НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ приема выполнения способа изготовления режущих и колющих инструментов из слоев металлов и сплавов разной твердости в случае его применения к режущим частям жатвенных машин.

К зависимому авторскому свидетельству Э. Г. Маузер, заявленному

26 марта 1935 года (спр. о перв. № 166069).

Основной патент на имя А. М. Игнатьева от 31 марта

1930 года № 14451.

0 выдаче зависимого авторского свидетельства опубликовано 31 января 1936 года.

Тип. „Печатный Труд . Знк. 1047 400 (141) В патенте № 14451 описанспособ изготовления режущих и колющих инструментов из слоев металлов и сплавов различной твердости, состоящий в том, что рабочая часть инструмента образуется из слоев, твердость которых подбирается таким образом, чтобы при срабатывании материала инструмента происходило его самооттачивание.

В данном авторском свидетельстве описан прием выполнения вышеуказанного способа в случае его применения к режущим частям жатвенных машин.

Прием этот состоит в том, что режущие кромки ножевых сегментов, изготовленных из слоев металла различной твердости, отгибаются вниз, а режущие кромки пальцевых вкладышей направля- ются вверх. При этом более твердый и более тонкий, слой металла приходится с выпуклой стороны, а основной и более мягкий слой — с вогнутой стороны. В работе мягкий слой подвергается ббльшему износу по сравнению с твердым слоем, вследствие чего происходит самооттачивание режущих частей.

П редм ет изобретения.

Прием выполнения способа по патенту ¹ 14451 в случае его применения к режущим частям жатвенных машин, отличающийся тем, что, в целях самооттачивания, режущие ирочки его ножевых сегментов отгибаются вниз, а режущие кромки пальцевых вкладышей направляются вверх.
