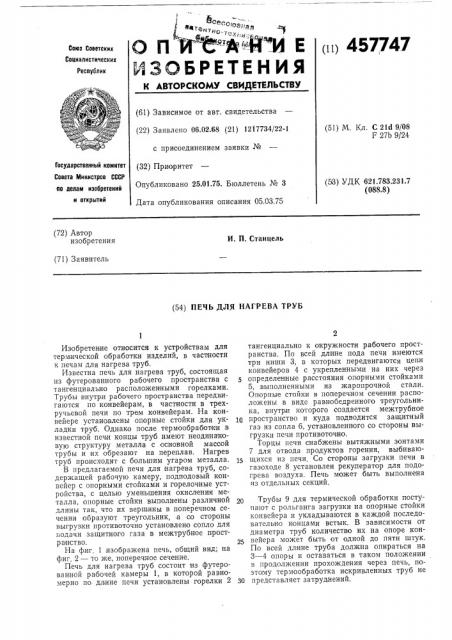

Изобретение относится к устройствам для термической обработки изделий, в частности к печам для нагрева труб.
Известна печь для нагрева труб, состоящая из футерованного рабочего пространства с тангенциально расположенными горелками.
Трубы внутри рабочего пространства передвигаются по конвейерам, в частности в трехручьевой печи по трем конвейерам. На конвейере установлены опорные стойки для укладки труб. Однако после термообработки .в известной печи концы труб имеют неодинаковую структуру металла с основной массой трубы и их обрезают на переплав. Нагрев труб происходит с большим угаром металла.
В предлагаемой печи для нагрева труб, содержащей рабочую камеру, подподовый конвейер с опорными стойками и горелочные устройства, с целью уменьшения окисления металла, опорные стойки выполнены различной длины так, что их вершины в поперечном сечении образуют треугольник, а со стороны выгрузки противоточно установлено сопло для подачи защитного газа в межтрубное пространство.
На фиг. 1 изображена печь, общий вид; на фиг. 2 — то же, поперечное сечение.
Печь для нагрева труб состоит из футерованной рабочей камеры 1, в которой равномерно по- длине печи установлены горелки 2 тангенциально к окружности рабочего пространства. По всей длине пода печи имеются три ниши 3, в которых передвигаются цепи конвейеров 4 с укрепленными на них через определенные расстояния опорными стойками
5, выполненными из жаропрочной стали.
Опорные стойки в поперечном сечении расположены в виде равнобедренного треугольника, внутри которого создается межтру6ное
10 пространство и куда подводится защитный газ из сопла 6, установленного со стороны выгрузки печи противоточно.
Торцы печи снабжены вытяжными зонтами
7 для отвода продуктов горения, выбивающихся из печи. Со стороны загрузки печи в газоходе 8 установлен рекуператор для подогрева воздуха. Печь может быть выполнена из отдельных секций.
Трубы 9 для термической обработки поступают с рольганга загрузки на опорные стойки конвейера и укладываются в каждой последовательно концами встык. В зависимости от диаметра труб количество их на опоре конвейера может быть от одной до пяти штук.
По всей длине труба должна опираться на
3 — 4 опоры и оставаться в таком положении в продолжении прохождения через печь, позтому термообработка искривленных труб не
30 представляет затруднений.
457747
Фve. 7
ЦНИИПИ Заказ 400/16 Изд. № 299 Тираж 648
Подписио
Типография, пр. Сапунова, 2
Тангенциальный подвод продуктов горения от горелки и подвод защитного газа в пространство между потоками труб зоны высоких температур обеспечивает равномерный нагрев труб с максимальной теплопередачей и минимальным окислением поверхности металла труб. Непрерывность загрузки и выгрузки печи позволяет включить ее в общую технологическую цепь изготовления труб, используя ее как для отжига, так и для нормализации труб.
Предмет изобретения
Печь для нагрева труб, содержащая рабочую камеру, подподовый конвейер с опорны5 ми стойками и горелочные устройства, отлич а ю щ а я с я тем, что, с целью уменьшения окисления металла, опорные стойки выполнены различной длины так, что их вершины в поперечном сечении образуют треугольник, а
10 со стороны выгрузки противоточно установлено сопло для подачи защитного газа.
