Устройство для определения проходимости обсадной колонны в скважине

Устройство для определения проходимости обсадной колонны в скважине

Иллюстрации

Показать все

Реферат

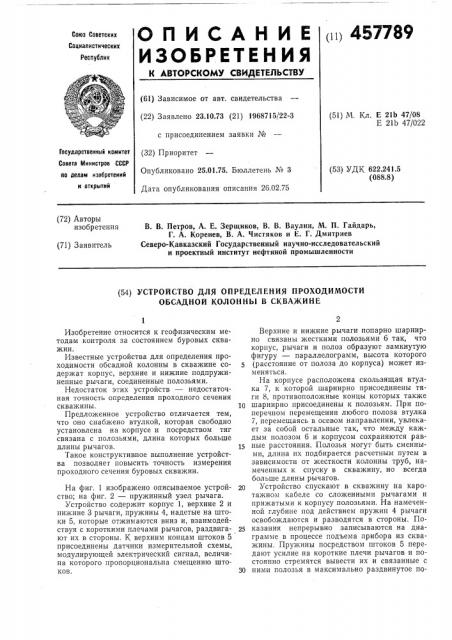

О П И С А Н И Е п 457789

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт, свидетельства (22) Заявлено 23.10.73 (21) 1968715/22-3 с присоединением заявки № (51) М. Кл. Е 21b 47/08

Е 21b 47/022

Совета Министров СССР по делам изобретений и открытий

Опубликовано 25.01.75. Бюллетень N 3

Дата опубликования описания 26,02.75 (53) УДК 622.241.5 (088.8) (72) Авторы изобретения

В. В. Петров, А. Е. Зерщиков, В. В. Ваулин, М. П. Гайдарь, Г. А. Коренев, В. А. Чистяков и Е. Г. Дмитриев

Северо-Кавказский Государственный научно-исследовательский и проектный институт нефтяной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПРОХОДИМОСТИ

ОБСАДНОЙ КОЛОННЫ В СКВАЖИНЕ

ГосУдаРственный комитет (32) Г1риоритет

Изобретение относится к геофизическим методам контроля за состоянием буровых скважин.

Известные устройства для определения проходимости обсадной колонны в скважине содержат корпус, верхние и нижние подпружиненные рычаги, соединенные полозьями.

Недостаток этих устройств — недостаточная точность определения проходного сечения скважины.

Предложенное устройство отличается тем, что оно снабжено втулкой, которая свободно установлена на корпусе и посредством тяг связана с полозьями, длина которых больше длины рычагов.

Такое конструктивное выполнение устройства позволяет повысить точность измерения проходного сечения буровых скважин.

На фиг. 1 изображено описываемое устройство; на фиг. 2 — пружинный узел рычага.

Устройство содержит корпус 1, верхние 2 и нижние 3 рычаги, пружины 4, надетые на штоки 5, которые отжимаются вниз и, взаимодействуя с короткими плечами рычагов, раздвигают их в стороны. К верхним концам штоков 5 присоединены датчики измерительной схемы, модулирующей электрический сигнал, величина которого пропорциональна смещению штоков.

Верхние и нижние рычаги попарно шарнирно связаны жесткими полозьями 6 так, что корпус, рычаги и полоз образуют замкнутую фигуру — параллелограмм, высота которого (расстояние от полоза до корпуса) может изменяться.

На корпусе расположена скользящая втулка 7, к которой шарнирно присоединены тяги 8, противоположные концы которых также

1р шарнирно присоединены к полозьям. При поперечном перемещении любого полоза втулка

7, перемещаясь в осевом направлении, увлекает за собой остальные так, что между каждым полозом б и корпусом сохраняются рав15 ные расстояния. Полозья могут быть сменными, длина их подбирается расчетным путем в зависимости от жесткости колонны труб, намеченных к спуску в скважину, но всегда больше длины рычагов.

Устройство спускают в скважину на каротажном кабеле со сложенными рычагами и прижатыми к корпусу полозьями, На намеченной глубине под действием пружин 4 рычаги освобождаются и разводятся в стороны. Показания непрерывно записываются на диаграмме в процессе подъема прибора из скважины, Пружины посредством штоков 5 передают усилие на короткие плечи рычагов и постоянно стремятся вывести их и связанные с

Зр ними полозья в максимально раздвинутое по457789

7v 2

<Риг 1 ложение настолько, насколько это позволяют стенки скважины на участке ствола, перекрываемом полозьями.

При расклинке прибора в местах перегибов, сужений или уступов полозья передают усилие на.рычаги. Они складываются, расстояние между полозьями и корпусом прибора уменьшается, при этом уменьшаются поперечные размеры прибора, и он проходит через суженный участок, фиксируя его.

Таким образом, прибор имитирует трубу переменного диаметра и тем точнее, чем больше в нем полозьев. По величине развода одной пары верхних рычагов 2 замеряется диаметр этой фиктивной трубы на глубине нахождения прибора, т. е. проходной диаметр скважины на этой глубине.

5 Предмет изобретения

Устройство для определения проходимости обсадной колонны в скважине, содержащее корпус, верхние и нижние подпружиненные рычаги, соединенные полозьями, о т л и ч а ющ е е с я тем, что, с целью повышения точности измерения, оно снабжено втулкой, которая свободно установлена на корпусе и посредством тяг связана с полозьями, длина которых больше длины рычагов.
