Реферат

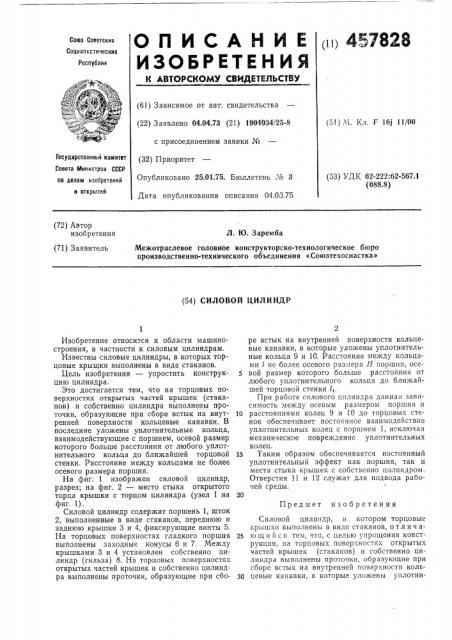

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i1) 457828

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) 3 аявлено 04.04.73 (21) 1904934/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 25.01.75. Бюллетень № 3

Дата опубликования описания 04.03.75 (51) М. Кл. Г 16j 11/00

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 62-222:62-567.1 (088.8) (72) Автор изобретения

Л. Ю. Заремба (71) Заявитель

Межотраслевое головное конструкторско-технологическое бюро производственно-технического объединения «Союзтехоснастка» (54) СИЛОВОЙ ЦИЛИНДР

Предмет изобретения

Изобретение относится к области машиностроения, в частности к силовым цилиндрам, Известны силовые цилиндры, в которых торцовые крышки выполнены в виде стаканов.

Цель изобретения — упростить конструкцию цилиндра.

Это достигается тем, что на торцовых поверхностях открытых частей крышек (стаканов) и собственно цилиндра выполнены проточки, образующие при сборе встык на внутренней поверхности кольцевые канавки. В последние уложены уплотнительные кольца, взаимодействующие с поршнем, осевой размер которого больше расстояния от любого уплотнительного кольца до ближайшей торцовой стенки. Расстояние между кольцами не более осевого размера поршня.

На фиг. 1 изображен силовой цилиндр, разрез; на фиг. 2 — место стыка открытого торца крышки с торцом цилиндра (узел 1 на фиг. 1).

Силовой цилиндр содержит поршень 1, шток

2, выполненные в виде стаканов, переднюю и заднюю крышки 3 и 4, фиксирующие винты 5.

На торцовых поверхностях гладкого поршня выполнены заходные конусы 6 и 7. Между крышками 3 и 4 установлен собственно цилиндр (гильза) 8. На торцовых поверхностях открытых частей крышек и собственно цилиндра выполнены проточки, образующие при сборе встык на внутренней поверхности кольцевые канавки, в которые уложены уплотнительные кольца 9 и 10. Расстояние между кольцами 1 не более осевого размера Н поршня, осе5 вой размер которого больше расстояния от любого уплотнительного кольца до ближайшей торцовой стенки l,.

При работе силового цилиндра данная зависимость между осевым размером поршня и

10 расстояниями колец 9 и 10 до торцовых стенок обеспечивает постоянное взаимодействие уплотнительных колец с поршнем 1, исключая механическое повреждение уплотнительных колец.

15 Таким образом обеспечивается постоянный уплотнительный эффект как поршня, так и места стыка крышек с собственно цилиндром, Отверстия 11 и 12 служат для подвода рабочей среды.

Силовой цилиндр, в котором торцовые крышки выполнены в виде стаканов, отлич а2S ю шийся тем, что, с целью упрощения конструкции, на торцовых поверхностях открытых частей крышек (стаканов) и собственно цилиндра выполнены проточки, образующие при сборе встык на внутренней поверхности коль30 цевые канавки, в которые уложены уплотни457828

Фиг. 1

Составитель С. Абашин

Техред T. Миронова

Корректор Л. Котова

Редактор Л. Народная

Заказ 426/11 Изд. № 311 Тираж 859 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тельные кольца, взаимодействующие с поршнем, осевой размер которого больше расстояния от любого уплотнительного кольца до ближайшей торцовой стенки, а расстояние между кольцами не более осевого размера поршня.
