Реферат



(>i) 45783 8

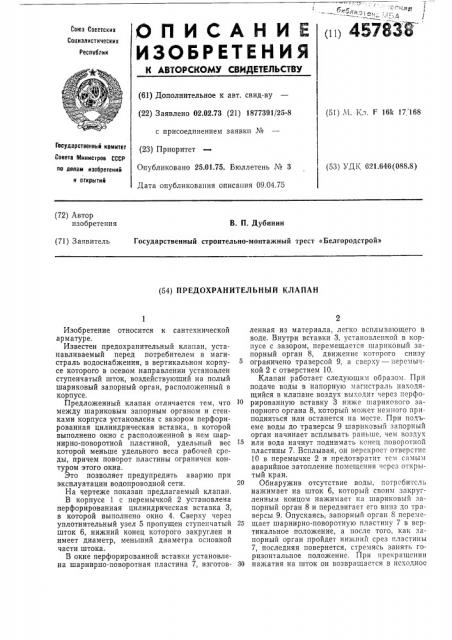

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соиизлистических

Респвблик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.02.73 (21) 1877391/25-8 с присоединением заявки № (23) Приоритет

Опубликовано 25.01.75. Бюллетень № 3

Дата опубликования описания 09.04.75 (51) Л1. Кл. F 16k 17 168

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УД1, 621 646(0888) (72) Автор изобретения

В. П. Дубинин

Государственный строительно-монтажный трест «Белгородстрой» (71) Заявитель (54) ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

Изобретение относится к сантехнической арматуре.

Известен предохранительный клапан, устанавливаемый перед потребителем в магистраль водоснабжения, в вертикальном корпусе которого в осевом направлении установлен ступенчатый шток, воздействующий на полый шариковый запорный орган, расположенный в корпусе, Предложенный клапан отличается тем, что между шариковым запорным органом и стенками корпуса установлена с зазором перфорированная цилиндрическая вставка,.в которой выполнено окно с расположенной в нем шарнирно-поворотной пластиной, удельный вес которой меньше удельного веса рабочей среды, причем поворот пластины ограничен контуром этого окна.

Это позволяет предупредить аварию при эксплуатации водопроводной сети.

На чертеже показан предлагаемый клапан.

В корпусе 1 с перемычкой 2 установлена перфорированная цилиндрическая вставка 3, в которой выполнено окно 4. Сверху через уплотнительный узел 5 пропущен ступенчатый шток 6, нижний конец которого закруглен и имеет диаметр, меньший диаметра основной части штока.

В окне перфорированной вставки установлена шарнирно-поворотная пластина 7, изготовленная из материала, легко всплывающего в воде. Внутри вставки 3, установленной в корпусе с зазором, перемещается шариковый запорный орган 8, движение которого снизу ограничено траверсой 9, а сверху — перемычкой 2 с отверстием 10.

Клапан работает следующим образом. При подаче воды в напорную магистраль находящийся в клапане воздух выходит через перфорированную вставку 3 ниже шарикового запорного органа 8, которьш может немного приподняться или останется на месте. При польеме воды до траверсы 9 шариковый запорный орган начинает всплывать раньше. чем воздух

15 или вода начнут поднимать конец поворотной пластины 7. Всплывая, он перекроет отверстие

10 в перемычке 2 и предотвратит тсм самым аварийное затопление помещения через открытый кран.

20 Обнаружив отсутствие воды, потребитель нажимает на шток 6, который своим закругленным концом нажимает на шариковый запорный орган 8 и передвигает его вниз до траверсы 9. Опускаясь, запорный орган 8 переме25 щает шарнирно-поворотную пластину 7 в вертикальное положение, а после того, как запорный орган пройдет нижний срез пластины

7, последняя повернется, стремясь занять горизонтальное положение. При прекращении

30 нажатия на шток он возвращается в исходное

457838

Предмет изобретения

Составитель И. Теравская

Текред T. Миронова Корректор А. Степанова

Редактор Л. Народная

Заказ 883/3 Изд. № 469 Тира>к 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 поло>кение, при этом пластина 7 перегора>кивает путь шариковому запорному органу 8 раньше, чем конец штока 6 поднимется выше среза пластины 7.

При дальнейшем подъеме штока б пластина

7, упираясь в верхнюю кромку окна 4, остановит шариковый запорный орган, и вода свободно поступит к крану через перфорированную вставку 3.

1. Предохранительный клапан, устанавливаемый перед потребителем в магистрали, например, водоснабжения, в вертикальном корпусе которого в осевом направлении установлены ступенчатый шток, воздействующий на полый шариковый запорный орган, располо>кенный в корпусе, отличающийся тем, что, с целью предупреждения аварий при эксплуатации водопроводной сети, между шариковым запорным органом и стенками корпуса установлена с зазором перфорированная цилиндрическая вставка, в которой выполнено окно с расположенной в нем шарнирно-поворотной пластиной, удельный вес которой меньше удельного веса рабочей среды, причем поворот пластины ограничен контуром этого окна.

2. Клапан по п. 1, отл и чаю щийся тем, что в шарнирно-поворотной пластине выполнен сквозной открытый вырез.
