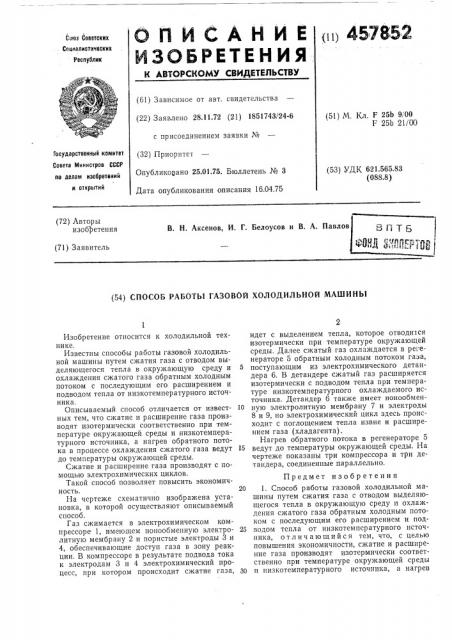

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<и) 457852

Саюз Советских

Социалистических

Реслублик (61) Зависимое от авт. свидетельства (22) Заявлено 28.11.72 (21) 1851743/24-6 с присоединением заявки № (32) Приоритет

Опубликоцано 25.01.75. Бюллетень № 3

Дата опубликования описания 16.04.75 (51) М. Кл. F 25b 9/00

F 25Ь 21/00

Государственный комитет

Совета Министров СССР ло делам иаобретений и открытий (53) УДК 621.565.83 (088.8) (72) Авторы изобретения

В. Н. Аксенов, И, Г. Белоусов и В. А. Павлов (71) Заявитель (54) СПОСОБ РАБОТЫ ГАЗОВОЙ ХОЛОДИЛЪНОЙ МАШИНЫ

Изобретение относится к холодильной технике.

Известны способы работы газовой холодильной машины путем сжатия газа с отводом выделяющегося тепла в окружающую среду и охлаждения сжатого газа обратным холодным потоком с последующим его расширением и подводом тепла от низкотемпературного источника.

Описываемый способ отличается от известных тем, что сжатие и расширение газа производят изотермически соответственно при температуре окружающей среды и низкотемпературного источника, а нагрев обратного потока в процессе охлаждения сжатого газа ведут до температуры окружающей среды.

Сжатие и расширение газа производят с помощью электрохимических циклов.

Такой способ позволяет повысить экономичность.

На чертеже схематично изображена установка, в которой осуществляют описываемый способ.

Газ сжимается в электрохимическом компрессоре 1, имеющем ионообменную электролитную мембрану 2 и пористые электроды 3 и

4, обеспечивающие доступ газа в зону реакции. В компрессоре в результате подвода тока к электродам 3 и 4 электрохимический процесс, при котором происходит сжатие газа, идет с выделением тепла, которое отводизся изотермически при температуре окружающей среды. Далее сжатый газ охлаждается в регенераторе 5 обратным холодным потоком газа, 5 поступающим из электрохимического детандера 6. В детандере сжатый газ расширяется изотермически с подводом тепла при температуре низкотемпературного охлаждаемого источника. Детандер 6 также имеет ионообмен10 ную электролитную мембрану 7 и электроды

8 и 9, но электрохимический цикл здесь происходит с поглощением тепла извне и расширением газа (хладагента).

Нагрев обратного потока в регенераторе 5

15 ведут до температуры окружающей среды. На чертеже показаны три компрессора и три детандера, соединенные параллельно.

Предмет изобретения

20 1. Способ работы газовой холодильной машины путем сжатия газа с отводом выделяющегося тепла в окружающую среду и охлаждения сжатого газа обратным холодным потоком с последующим его расширением и под25 водом тепла от низкотемпературного источника, отличающийся тем, что, с целью повышения экономичности, сжатие и расширение газа производят изотермически соответственно при температуре окружающей среды

ЗО и низкотемпературного источника, а нагрев

4"785

Составитель Р. Данилов

Техред Т. Миронова

Корректоры: А. Васильева и Е. Мохова

Редактор Т. Фадеева

Заказ 796/12 Изд. № 417 Тираж 619 Подписное

ЦНИИПИ Государственного «o:;tèòåòà Совета Министров СССР по дслаз1 изобретений и открытий

Москва, )K-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 обратного потока в процессе охлаждения сжатого газа ведут до температуры окружающей среды.

2. Способ по п. 1, отличающийся тем, что сжат;.е и расширение газа произвддят с помощзяо злектрохимических циклов.
