Реферат

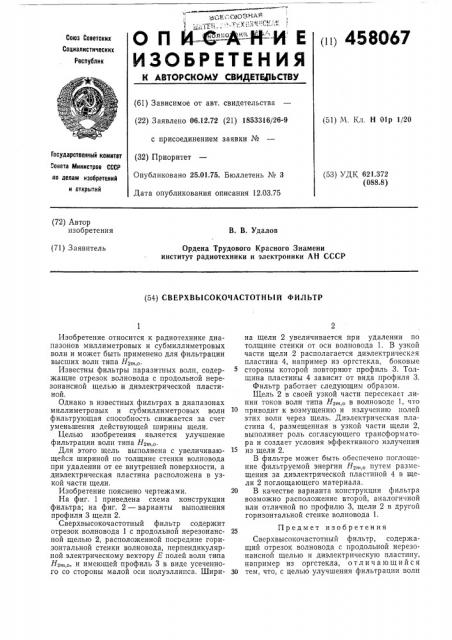

Р ц р g-, g)QHAR оп ив

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЦ1ЬСТВУ ((ц 4580 67

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 06.12.72 (21) 1853316/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 25.01.75. Бюллетень № 3

Дата опубликования описания 12.03.75 (51) М. Кл, Н Olp 1/20

Гасударственный комитет

Совета Министров СССР (53) УДК 621.372 (088.8) ло делам изобретений и открытий (72) Автор изобретения

В. В. Удалов (71) Заявитель

Ордена Трудового Красного Знамени институт радиотехники и электроники АН СССР (54) СВЕРХВЫСОКОЧАСТОТНЫЙ ФИЛЬТР

Изобретение относится к радиотехнике диапазонов миллиметровых и субмиллиметровых волн и может быть применено для фильтрации высших волн типа Н д.

Известны фильтры паразитных волн, содержащие отрезок волновода с продольной нерезонансной щелью и диэлектрической пластиной.

Однако в известных фильтрах в диапазонах миллиметровых и субмиллиметровых волн фильтрующая способность снижается за счет уменьшения действующей ширины щели.

Целью изобретения является улучшение фильтрации волн типа Н2

Для этого щель выполнена с увеличивающейся шириной по толщине стенки волновода при удалении от ее внутренней поверхности, а диэлектрическая пластина расположена в узкой части щели.

Изобретение пояснено чертежами.

На фиг, 1 приведена схема конструкции фильтра; на фиг. 2 — варианты выполнения профиля 3 щели 2.

Сверхвысокочастотный фильтр содержит отрезок волновода 1 с продольной нерезонансной щелью 2, расположенной посредине горизонтальной стенки волновода, перпендикулярной электрическому вектору E полей волн типа

НЯт,о, и имеющей профиль 3 в виде усеченного со стороны малой оси полуэллипса. Ширина щели 2 увеличивается при удалении по толщине стенки от оси волновода 1. В узкой части щели 2 располагается диэлектрическая пластина 4, например из оргстекла, боковые

5 стороны которой повторяют профиль 3. Толщина пластины 4 зависит от вида профиля 3.

Фильтр работает следующим образом.

Щель 2 в своей узкой части пересекает линии токов волн типа Н,, О В Волноводе 1, что

10 приводит к возмущению и излучению полей этих волн через щель. Диэлектрическая пластина 4, размещенная в узкой части щели 2, выполняет роль согласующего трансформатора и создает условия эффективного излучения из щели 2.

В фильтре может быть обеспечено поглощение фильтруемой энергии %„, путем размещения за диэлектрической пластиной 4 в щели 2 поглощающего материала.

20 В качестве варианта конструкции фильтра возможно расположение второй, аналогичной или отличной по профилю 3, щели 2 в другой горизонтальной стенке волновода 1.

Предмет изобретения

Сверхвысокочастотный фильтр, содержащий отрезок волновода с продольной нерезонансной щелью и диэлектрическую пластину, например из оргстекла, отл и ч а ю щи йся

30 тем, что, с целью улучшения фильтрации волн

458067

Э

3 4 типа Н „U1e b Bb o HeH t e H H O- . pn eHHH OT ee внутренней поверхности, щейся шириной по толщине стенки волновода а пластина расположена в узкой части щели.

4 иа 2
