Устройство для стабилизации частоты генератора
Иллюстрации
Реферат

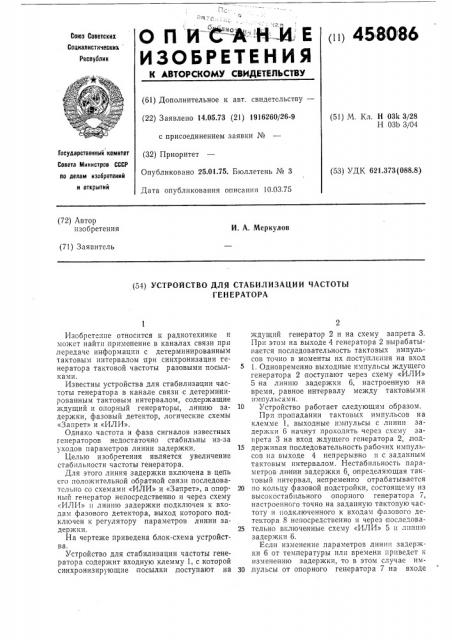

О ПИ А -Е
ИЗОБРЕТЕНИЯ
tt tt 458 О 86
Союз Советских
Сониалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свидетельству (22) Заявлено 14.05.73 (21) 1916260/26-9 с присоединением заявки № (32) Приоритет
Опубликовано 25.01.75. Бюллетень № 3
Дата опубликования описания 10.03.75 (5I) М. Кл. H 03k 3/28
Н 03Ъ 3/04
Гасударственный комитет
Совета Министров СССР (53) УДК 621.373(088 8) по делам изобретений и открытий (72) Автор изобретения
И. А. Меркулов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ ЧАСТОТЫ
ГЕНЕРАТОРА
Изобрете:ше относится к радиотехнике и может найти применение в каналах связи при ,передаче информации с детерминированным тактовым интервалом при синхронизации тенератора тактовой частоты разовыми посылками.
Известны устройства для стабилизации частоты генератора в канале связи с детерминированным тактовым интервалом, содержащие ждущий и опорный генераторы, линию за- 10 держки, фазовый детектор, логические схемы
«Запрет» и «ИЛИ».
Однако частота и фаза сигналов известных генераторов недостаточно стабильны из-за уходов параметров линии задержки. 15
Целью изобретения является увеличение стабильности частоты генератора.
Для этого линия задержки включена в цепь его положительной о братной связи последовательно со схемами «ИЛИ» и «Запрет», а опор- 20 ный генератор непосредственно и через схему
«ИЛИ» и линшо задержки подключен к входам фазового детектора, выход которого подключен к регулятору параметров линии задержки. 25
На чертеже приведена блок-схема устройства.
Устройство для стабилизации частоты генератора содержит входную клемму 1, с которой синхронизирующие посылки лоступают на 30 ждущий генератор 2 и на схему запрета 3.
При этом на выходе 4 генератора 2 вырабатывается последовательность тактовых импульсов точно в моменты их посту1пления на вход
1. Одновременно выходные импульсы ждущего генератора 2 поступают через схему «ИЛИ»
5 на линию задержки 6, настроенную на время, равное интервалу между тактовыми им пульсами.
Устройство работает следующим образом.
При:пропадании тактовых импульсов на клемме 1, выходные импульсы с линии задержки 6 начнут проходить через схему запрета 3 на вход ждущего генератора 2, лоддерживая последовательность рабочих импульсов на выходе 4 непрерывно и с заданным тактовым интервалом. Нестабильность параметров линии задержки 6, определяющая тактовый интервал, непремейно отрабатывается по кольцу фазовой подстройки, состоящему из высокостабильного опорного генератора 7, настроенного точно на заданную тактовую частоту и подключенного к входам фазового детектора 8 непосредственно ti через последовательно включенные схему «ИЛИ» 5 и лпншо задержки 6.
Если изменение параметров линии задержки 6 от температуры или времени приведет к изменению задержки, то в этом случае им,пульсы от опорного генератора 7 на входе
458086
Составитель И. Горин
Техред Т. Миронова
Редактор А. Зиньковский
Корректор 3. Тарасова
Заказ 520/10 Изд. № 327 Тираж 902 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-35, Раушская наб„д. 4/5
Типография, пр. Сапунова, 2 фазового детектора 8 разойдутся во времени и на его выходе возникнет сигнал рассогласования. Этот сигнал, воздействуя на регулятор линии задержки 6, устранит возникшую ошибку в частоте следования рабочих импульсов с тактовой частотой.
Предмет изобретения
Устройство для стабилизации частоты генератора в канале связи с детерминированным тактовым интервалом, содержащее ждуший и
oIiopHbIH генераторы, линию задержки, фазовый детектор, логические схемы «Запрет» и
«ИЛИ», отличающееся тем, что, с целью увеличения стабильности частоты генератора, линия задержки включена в цепь его положительной обратной связи последовательно со схемами «ИЛИ» и «Запрет», а опорный генератор непосредственно и через схему «ИЛИ» и линию задержки подключен к входам фазового детектора, выход которого подключен к регулятору параметров линии задержки.
