Способ получения глинозема, алюминия, натрия и окиси натрия из глиноземсодержащего сырья

Способ получения глинозема, алюминия, натрия и окиси натрия из глиноземсодержащего сырья

Иллюстрации

Показать все

Реферат



"сл-потея .АЕ .

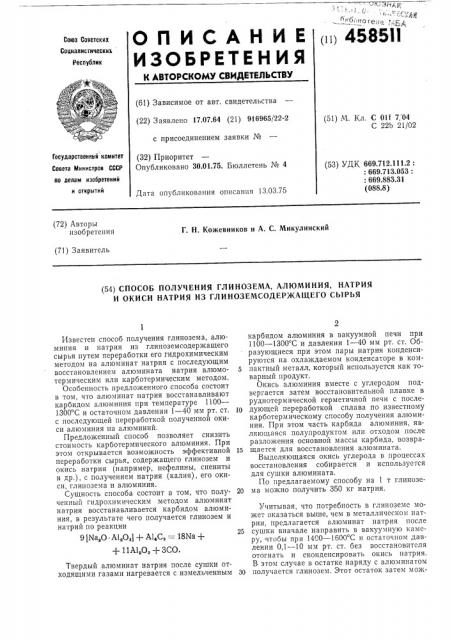

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 4585Ц

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 17.07.64 (21) 916965/22-2 с присоединением заявки № (51) М, Кл. С 011 7, 04

С 22b 21/02

Государственный комитет

Совета Министров СССР (32) Приоритет

Опубликовано 30.01.75. Бюллетень № 4 (53) УДК 669.712.111.2:

: 669.713.053:

: 669.883.31 (088.8) ло делам изобретений и открытий

Дата опубликования описания 13.03.75 (72) Авторы изобретения

Г. Н. Кожевников и А. С. Микулинский (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ГЛИНОЗЕМА, АЛЮМИНИЯ, НАТРИЯ

И ОКИСИ НАТРИЯ ИЗ ГЛИНОЗЕМСОДЕРЖАЩЕГО СЫРЬЯ

+ 11А1,0, + ЗСО.

Известен способ получения глинозема, алюминия и натрия из глиноземсодержащего сырья путем переработки его гидрохимическим методом на алюминат натрия с последующим восстановлением алюмината натрия алюмотермическим или карботермическим методом.

Особенность предложенного способа состоит в том, что алюминат натрия восстанавливают карбидом алюминия при температуре 1100—

1300 С и остаточном давлении 1 — 40 мм рт. ст. с последующей переработкой полученной окиси алюминия на алюминий.

Предложенный способ позволяет снизить стоимость карботермического алюминия. При этом открывается возможность эффективной переработки сырья, содержащего глинозем и окись натрия (например, нефелины, сиениты и др.), с получением натрия (калия), его окиси, глинозема и алюминия.

Сущность способа состоит в том, что полученный гидрохимическим методом алюминат натрия восстанавливается карбидом алюминия, в результате чего получается глинозем и натрий по реакции

9 (Na,О А1,0,1+ А1,С, =- 18Na+

Твердый алюминат натрия после сушки отходящими газами нагревается с измельченным карбидом алюминия в вакуумной печи при

1100 — 1300 С и давлении 1 — 40 мм рт. ст. Образующиеся при этом пары натрия конденсируются на охлаждаемом конденсаторе в ком5 пактный металл, который используется как товарный продукт.

Окись алюминия вместе с углеродом подвергается затем восстановительной плавке в руднотермической герметичной печи с послеIp дующей переработкой сплава по известному карботермическому способу получения алюминия. При этом часть карбида алюминия, являющаяся полупродуктом или отходом после разложения основной массы карбида, возвра15 щается для восстановления алюмината.

Выделяющаяся окись углерода в процессах восстановления собирается и используется для сушки алюмината.

По предлагаемому способу на 1 т глинозе20 ма можно получить 350 кг натрия.

Учитывая, что потребность в глиноземе может оказаться выше, чем в металлическом натрии, предлагается алюминат натрия после

25 сушки вначале направить в вакуумную камеру, чтобы при 1400 — 1600 С и остаточном давлении 0,1 — 10 мм рт. ст. без восстановителя отогнать и сконденсировать окись натрия.

В этом случае в остатке наряду с алюминатом

30 получается глинозем. Этот остаток затем мож458511

Предмет изобретения

Составитель Г Бойцова

Техред Г. Дворина

Редактор В. Торопова

Корректор Н. Стельмах

Заказ 559/13 Изд. № 1067 Тираж 593 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 но направить на восстановление карбидом алюминия по предлагаемому способу.

Количество щелочного металла и его соединений можно регулировать в зависимости от потребности в них.

1. Способ получения глинозема, алюминия, натрия и окиси натрия из глиноземсодержащего сырья путем переработки его гидрохимическим методом на алюминат натрия, отл ич а ю шийся тем, что, с целью снижения стоимости конечных продуктов, алюминат натрия восстанавливают карбидом алюминия при температуре 1100 — 1300 С и остаточном дав5 лении 1 — 40 мм рт. ст. с последующей переработкой полученной окиси алюминия на алюминий.

2. Способ по п. 1, отличающийся тем, что, с целью отгонки окиси натрия, алюминат

10 натрия нагревают при температуре 1400—

1600 С и остаточном давлении .0,1—

10 мм рт. ст.
