Реферат

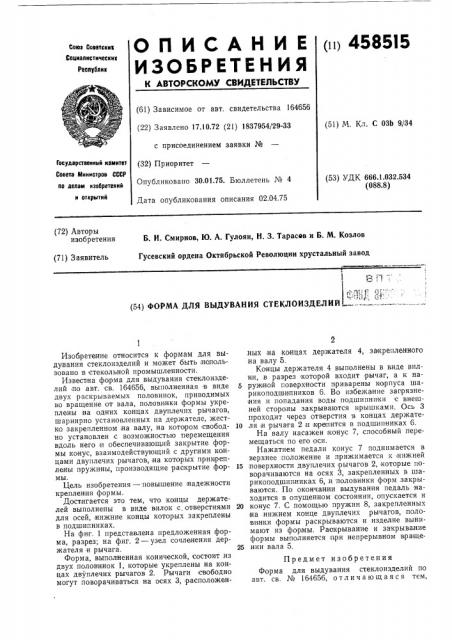

(п) 458515

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Мвв Саветскик

Социалистическик

Республик (61) Зависимое от авт. свидетельства 164656 (22) Заявлено 17.10.72 (21) 1837954/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 30.01.75. Бюллетень № 4

Дата опубликования описания 02.04.75 (51) М. Кл. С ОЗЬ 9/34

Государственный комитет

Совета Министров СССР (53) УДК 666.1.032.534 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Б. И. Смирнов, Ю. А. Гулоян, Н. 3. Tapacos и Б. М. Козлов

Гусевский ордена Октябрьской Революции хрустальный завод (71) Заявитель

Рг1-,:

-.: :" т и;,;." (54) ФОРМА ДЛЯ ВЫДУВАНИЯ СТЕКЛОИЗДЕЛИЙ

Изобретение относится к формам для выдувания стеклоизделий и может быть,использовано в стекольной промышленности.

Известна форма для выдувания стеклоизделий по авт. св. 164656, выполненная в виде двух раскрываемых половинок, приводимых во вращение от вала, половинки формы укреплены на одких концах двуплечих рычагов, шарнирно установленных на держателе, жестко закрепленном,на валу, на котором свободно установлен с возможностью перемещения вдоль него и обеспечивающий закрытие формы конус, взаимодействующий с другими концами двуплечих рычагов, на которых прикреплены пружины, производящие раскрытие формы.

Цель изобретения — повышение надежности крепления формы.

Достигается это тем, что концы держателей выполнены в виде вилок с отверстиями для осей, нижние концы которых закреплены в подшипниках.

На фиг, 1 представлена предложенная форма, разрез; на фиг. 2 — узел сочленения держателя и рычага.

Форма, выполненная конической, состоит .из двух половинок 1, которые укреплены на концах двуплечих рычагов 2. Рычаги свободно могут поворачиваться на осях 3, расположен,ных на концах держателя 4, закрепленного на валу 5, Концы держателя 4 выполнены в виде вилки, в разрез которой входит рычаг, а к на5 ружейной поверхности приварены корпуса шарикоподшипников б. Во избежание запрязне ния и попадания воды подшипники с внешней стороны закрываются крышками. Ось 3 проходит через отверстия в концах держате10 ля и рычага 2,и,крепится в подшипниках б.

На валу насажен конус 7, способный .перемещаться по его оси.

Нажатием педали конус 7 поднимается в верх|нее .положение и прижимается к нижней

15 поверхности двуплечих |рычагов 2, которые поворачиваются на осях 3, закрепленных в шарикоподшипниках б, .и половинки форм закрываются. По окончании выдувания педаль находится в опущенном состоянии, опускается и

20 конус 7. С .помощью пружин 8, закрепленных на .нижнем конце двуплечих рычагов, половинки формы раскрываются и изделие вынимают из формы. Раскрывание и закрывание формы выполняется при непрерывном враще25 нии вала 5.

Предмет изобретения

Форма для выдувания стеклоизделий по авт. св. № 164656, отличающая ся тем, 458515 виде вилок с отверстиями для осей, нижние концы которых закреплены в подшипниках.

Узел j

Фиг я

Составитель М. Стоянова

Техред T. Миронова

Редактор T. Пилипенко

Заказ 602/12 Изд. № 1048 Тираж 559 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 что, с целью повышения надежности крепления формы, концы держателей выполнены в

Корректоры: А. Николаева и В, Петрова
