Гидрометаллургический способ извлечения хрома из шлаков феррохромового производства

Гидрометаллургический способ извлечения хрома из шлаков феррохромового производства

Иллюстрации

Показать все

Реферат

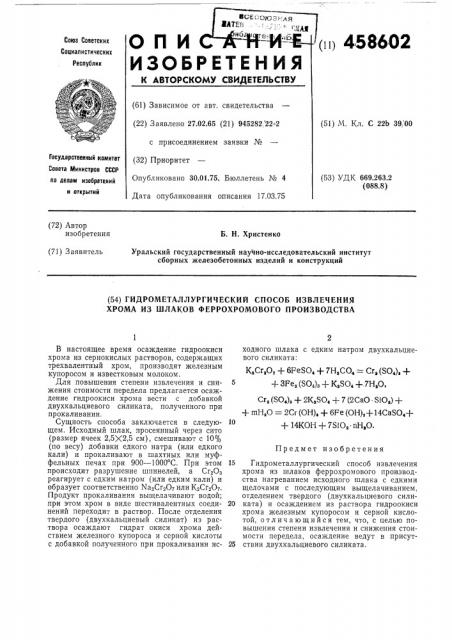

(и) 458602

О ПИ

ИЗОБ

К АВТОРСК

Союз Советских

Социалистических

Республик (61) Зависимое от (22) Заявлено 27.0 с присоедине (32) Приоритет

Опубликовано 30.

Дата опубликован (51) М. Кл. С 22Ь 39, 00

Государственный комитет

Совета Министров СССР (53) УДК 669.263.2 (088.8) по делам нэобретеннй н открытий (72) Автор изобретения

Б. Н. Христенко (71) Заявитель

Уральский государственный научно-исследовательский институт сборных железобетонных изделий и конструкций (54) ГИДРОМЕТАЛЛУРГИЧЕСКИЙ СПОСОБ ИЗВЛЕЧЕНИЯ

ХРОМА ИЗ ШЛАКОВ ФЕРРОХРОМОВОГО ПРОИЗВОДСТВА

Предмет изобретения

В настоящее время осаждение гидроокиси хрома из сернокислых растворов, содержащих трехвалентный хром, производят железным купоросом и известковым молоком.

Для повышения степени извлечения и снижения стоимости передела предлагается осаждение гидроокиси хрома вести с добавкой двухкальциевого силиката, полученного при прокаливании, Сущность способа заключается в следующем. Исходный шлак, просеянный через сито (размер ячеек 2,5Х2,5 см), смешивают с 10% (по весу) добавки едкого натра (или едкого кали) и прокаливают в шахтных или муффельных печах при 900 — 1000 С. При этом происходит разрушение шпинелей, а Cr 03 реагирует с едким натром (или едким кали) и образует соответственно Ка Сг От или КоСгв07.

Продукт прокаливания выщелачивают водой; при этом хром в виде шестивалентных соединений переходит в раствор. После отделения твердого (двухкальциевый силикат) из раствора осаждают гидрат окиси хрома действием железного купороса и серной кислоты с добавкой полученного при прокаливании исходного шлака с едким натром двухкальциевого силиката:

К,Cr,О, + 6FeSO, + 7Н,СО, = Cr, (SO,), +

+ 3Fe, (SO,), + К,$0, +,7Н,О, Cr,(SO,), +2К,SO, +7(2CaO SiO,)+

+ mH,О = 2Cr (ОН), + 6Fe (ОН),+14Са$0,+

+14KOH+7SiO, nH,О.

15 Гидрометаллургический способ извлечения хрома из шлаков феррохромового производства нагреванием исходного шлака с едкими щелочами с последующим выщелачиванием, отделением твердого (двухкальциевого сили20 ката) и осаждением из раствора гидроокиси хрома железным купоросом и серной кислотой, отличающийся тем, что, с целью повышения степени извлечения и снижения стоимости передела, осаждение ведут в присут25 ствии двухкальциевого силиката.
