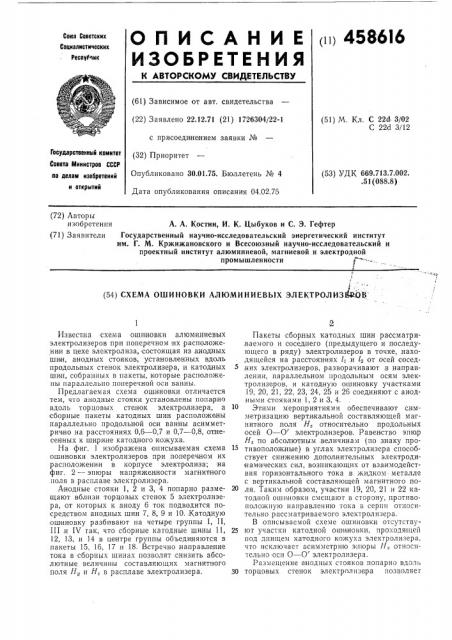

п1 4586I6

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуйик (61) Зависимое от авт. свидетельства (22) Заявлено 22.12.71 (21) 1726304/22-1 с присоединением заявки № (32) Приоритет

Опубликовано 30.01.75. Бюллетень № 4

Дата опубликования описания 04.02.75 (51) M. Кл. С 220 3/02

С 226 3/12

Государствеииый комитет

Совета Министров СССР (53) УДК 669.713.7.002. .51(088 8) по делам изобретений и открытий (72) Авторы изобретения (71) Заявители

A. А. Костин, И. К. Цыбуков и С, Э. Гефтер

Государственный научно-исследовательский энергетический институт им. Г. М. Кржижановского и Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности 1

1 (54) СХЕМА ОШИНОВКИ АЛЮМИНИЕВЫХ ЭЛЕКТРОЛИЗЙОВ

Известна схема ошиновки алюминиевых электролизеров при поперечном их,расположении в цехе электролиза, состоящая из анодных шин, анодных стояков, установленных вдоль продольных стенок электролизера, и катодных шин, собранных в пакеты, которые расположены параллельно поперечной оси ванны.

Предлагаемая схема,ошиновки отличается тем, что анодные.стояки установлены попарно вдоль торцовых стенок электролизера, а сборные пакеты катодных шин расположены параллельно продольной оси ванны асимметрично на расстояниях О,б — 0,7 и 0,7 — 0,8, отнесенных к ширине катодного кожуха.

На фиг. 1 изображена описываемая схема ошиновки электролизеров при поперечном их расположении в корпусе электролиза; на фиг. — эпюры напряженности магнитного поля в,расплаве электролизера.

Анодные стояки 1, 2 и 3, 4 попарно размещают вблизи торцовых стенок 5 электролизера, от которых к аноду б ток подводится посредством анодных шин 7, 8, 9 и 10. Катодную ошиновку разбивают на четыре группы I, II, III .и IV так, что сборные катодные шины 11, l2, 13, и 14 в центре группы объединяются в пакеты 15, 1б, 17 и 18. Встречно .направление тока в сборных шинах позволят снизить абсолютные величины составляющих магнитного поля Н и Н, в расплаве электролизера.

Пакеты сборных катодных шин рассматри,ваемого и соседнего (предыдущего и последующего в .ряду) электролизеров в точке,,находящейся на расстояниях l> и lz от осей сосед,них электролизеров, разворачивают в направлении, параллельном продольным осям электролизеров, и катодную ошиновку участками

19, 20, 21, 22, 23, 24, 25 и 2б соединяют с анодными стояками 1, 2 и 3, 4.

Этими мероприятиями обеспечивают симметризацию вертикальной составляющей магнитного поля Н, относительно продольных осей Π— О электролизеров. Равенство эпюр

Н, по абсолютным .величинам (по знаку противоположные) в углах электролизера способствует снижению дополнительных электроди1намических сил, возникающих от взаимодействия горизонтального тока в жидком металле с вертикальной составляющей магнитного по®0 ля. Таким образом, участки 19, 20, 21 и 22 катодной ошиновки смещают в сторону, противоположную направлению тока в серии относительно рассматр иваемого электролизера.

В,описываемой схеме ошиновки от"утству25 ют уча стки катодной оши новки, проходящей под днищем катодного кожуха электролизера, что исключает асимметрию эпюры Н,- относительно оси Π— О электролизера, Размещение анодных стояков попарно вдоль

ЗО торцовых стенок электролизера позволяет

458616

3 сблизить электролизеры между собой, увелич ить число электролизеров, устанавливаемых в одном цехе электролиза,,и упростить их обслуживание, П;р ед.м е т и з о б р е т е н и я

Схема ошиновки алюминиевых электролизеров при поперечном расположении их в цехе электролиза, состоящая из анодных шин, аниных стояков и катодных шин, собранных в пакеты, отличающаяся тем, что, с целью более рационального использования производственной площади цеха электролиза и более удобного обслуживания электролизеров, 5 анодные стояк и уста новлены попарно вдоль торцовых стенок электролизера, а сборные пакеты катодных шин расположены с двух сторон электролизера параллельно его продоль,ной оси асимметрично на расстояниях, равных

10 0,6 — 0,7 .и 0,7 — 0,8 ширины катодного кожуха.

458616

Hz
