Реферат



Фк тр.„

723 пп 458

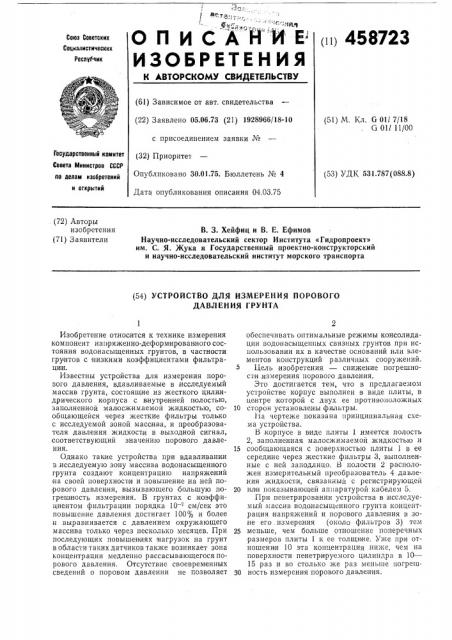

ОПИСАНИЕ"

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Респубчик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 05.06.73 (21) 1928966/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 30.01.75. Бюллетень № 4

Дата опубликования описания 04,03.75 (51) М. Кл. G 011 7/18

G 011 11/00

Государственный комитет

Совета Министров СССР (53) УДК 531,787(088.8) ло делам изобретений и открытий (72) Авторы изобретения (71) Заявители

В. 3. Хейфиц и В. E. Ефимов

Научно-исследовательский сектор Института «Гидропроект» им. С. Я. Жука и Государственный проектно-конструкторский и научно-исследовательский институт морского транспорта (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОРОВОГО

ДАВЛЕНИЯ ГРУНТА

Изобретение относится к технике измерения компонент напряженно-деформированного состояния водонасыщенных грунтов, в частности грунтов с низкими коэффициентами фильтраци и.

Известны устройства для измерения порового давления, вдавливаемые в исследуемый массив грунта, состоящ ие из жесткого цилиндрического корпуса с внутренней полостью, заполненной малосжимаемой жидкостью, сообщающейся через жесткие фильтры только с исследуемой зоной массива, и преобразователя давления жидкости в,выходной сигнал, соответствующий значению порового давления.

Однако такие устройства прои вдавливании в исследуемую зону массива водонасыщенного грунта создают концентрацию напряжений на своей поверхноспи и повышение на ней порового давления, вызывающего большую погреш ность измерения. В грунтах с;коэффициентом фильтрации порядка 10 см/сек это повышение давления достигает 100% и более и выравнивается с давлением окружающего массива только через несколько месяцев. При последующих повышениях нагрузок на грунт в области таких датчиков также возникает зона концентрации медленно рассасывающегося порового давления. Отсутствие своевременных сведений о поровом давлении не позволяет обеспечивать оптимальные режимы консолидации водонасыщенных связных грунтов при использовании их в качестве оснований или элементов конструкций различных сооружений.

Цель изобретения — снижение погрешноспи .измерения порового давления.

Это достигается тем, что в предлагаемом устройстве корпус выполнен в виде плиты, в центре которой с двух ее противоположных

10 сторон установлены фильтры. г1а чертеже показана принципиальиая схема устройства.

В,корпусе в виде плиты 1 имеется полость

2, заполненная малосжимаемой жидкостью и

15 сообщающаяся с поверхностью плиты 1 в ее середине через жесткие фильтры 3, выполненные с ней заподлицо. В полости 2 расположен измерительный преобразователь 4 давления жидкости, связанный с регистрирующей

20 ил и показывающей аппаратурой кабелем 5, При пенетрировании устройства в исследуемый массив водонасыщенного грунта концентрация напряжений и порового давления в зоне его. измерения (около фильтров 3) тем

25 меньше, чем больше отношение поперечных размеров плиты 1 к ее толщи не. Уже при отношени и 10 эта концентрация ниже, чем на поверхности пенетрируемого цилиндра в 10—

15 раз и во столько же раз меньше погреш30 ность измерения порового давления.

458723

Составитель О. Полев

Редактор T. Рыбалова

Техред Т. Миронова

Корректор Е. Кашина

Заказ 450/3 Изд. Мв 1056 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр., Сапунова, 2

Устройство может найти широкое применение в строительстве при возведении и эксплуатации ответственных сооружений на водонасыщенных связных грунтах и особенно при выборе и контроле форсированных режимов консолидации ил истых и глинистых грунтов в основаниях к конструкциях сооружений.

Предмет изобретения

Устройство для измерения порового давления грунта, содержащее жесткий корпус с внутренней рабочей полостью, заполненной разделительной жидкостью, отделенной от измеряемой среды с помощью фильтров, установленных в корпусе заподлицо, я преобразователь давления,разделительной жидкости в электрический сигнал, о т л и ч а ю щ е е с я тем, что, с целью снижения погрешности измерения, вием корпус выполнен в виде плиты, в центре кото рой с двух ее противоположных сторон установлены ф ильтры.
