Реферат



3 = .

Щд

И ("

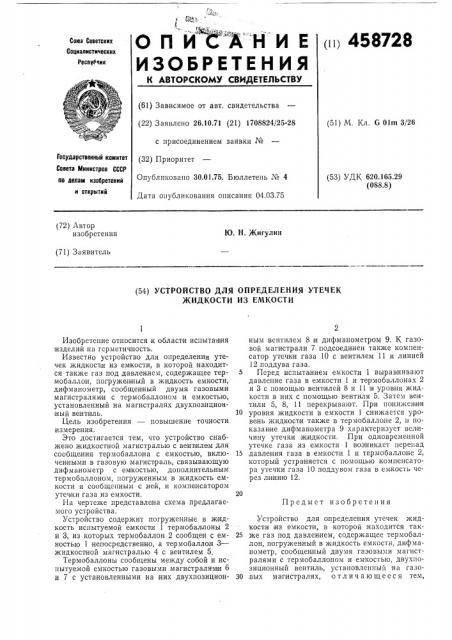

ОП АНИЕ

ИЗОБРЕТЕН ИЯ (ii) 458728

Союз Советских

Социалистических

Респабчик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 26.10.71 (21) 1708824/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 30.01.75. Бюллетень ¹ 4

Дата опубликования описания 04.03.75 (51) М. Кл. G Olm 3/26

Гасударственный комитет

Совета Министров СССР (53) УДК 620.165.29 (088.8) ло делам изобретений и открытий (72) Автор изобретения

Ю. Н. Жигулин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УТЕЧЕК

ЖИДКОСТИ ИЗ ЕМКОСТИ

Изобретение относится,к области испытания изделий на герметичность.

Известно устройство для определения утечек жидкостями из емкости, в которой находится также газ под давлением, содержащее тер- 5 мобаллон, погруженный в жидкость емкости, дифманометр, сообщенный двумя газовыми магистралями с термобаллоном и емкостью, установленный на магистралях двухпозиционный вентиль. 10

Цель изобретения — повышение точности измерения.

Это достигается тем, что устройство снабжено жидкостной магистралью с вентилем для сообщения термобаллона с емкостью, вклю- 15 ченными,в газовую магистраль, связывающую дифманометр с ем костью, дополнительным термобаллоном, погруженным в жидкость емкости и сообщенным с ней, и компенсатором утечки газа из емкости. 20

На чертеже представлена схема предлагаемого устройства.

Устройство содержит погруженные в жидкость испытуемой емкости 1 термобаллоны 2 и 3, из которых термобаллон 2 сообщен с ем- 25 костью 1 непосредственно, а термобаллон 3— жидкостной магистралью 4 с вентилем 5.

Термобаллоны сообщены между собой и испытуемой емкостью газовыми магистралями 6 и 7 с установленными на них двухпозицион- 30 ным вентилем 8 B дифманометром 9. К газовой магистрали 7 подсоединен также компенсатор утечки газа 10 с вентилем 11 и линией

12 поддува газа.

Перед испытанием емкости 1 выравнивают давление газа в емкости 1 и термобаллонах 2 и 3 с помощью вентилей 8 и 11 и уровня жидкости .в них с помощью вентиля 5. Затем вентили 5, 8, 11 перекрывают. При по нижении уровня жидкости в емкости 1 снижается уровень жидкости также в термобаллопе 2, и показан|не дифманометра 9 характеризует величину утечки жидкости, При одновременной утечке газа из емкости 1 возникает перепад давления газа в емкости 1 и термобаллоне 2, который устраняется с помощью компенсатора утечки газа 10 поддувом газа в емкость через лицинию 12.

Предмет изобретения

Устройство для определения утечек жидкости из емкости, в которой находится также газ под давлением, содержащее термобаллон, погруженный в жидкость емкости, дифманометр, сообщенный двумя газовыми магистралями с термобаллоном и емкостью, двухпозиционный вентиль, установленный на газо,вых магистралях, о т л и ч а ю щ е е с я тем, 458728

Составитель А, Шалыгина

Техред Т. Миронова

Редактор О. Юркова

Корректор Е. Кашина

Заказ 450/6 Изд. № 1056 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр Сапунова, 2 что, с целью повышения точности измерения, оно снабжено жидкостной мапистралью с вентилем для сообщения термобаллона с емкостью и включенными в газовую магистраль, связывающую дифманометр с емкостью, догюлнительным термобаллоном, погруженным в жидкость емкости и сообщенным с ней, л компенсатором утечки газа.
