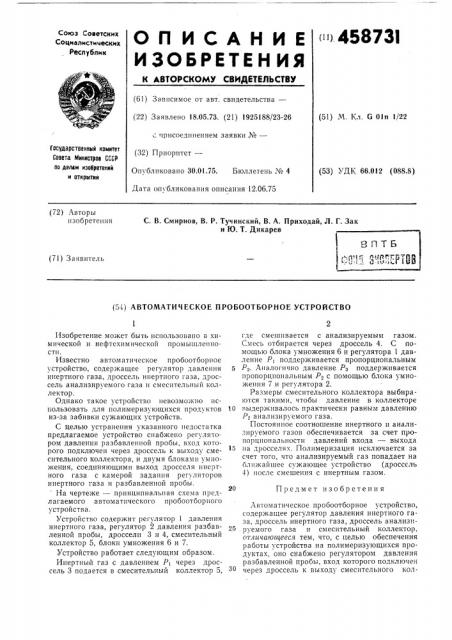

О П И С А Н И Е l l45873l

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства—

Союз Советских

Социалистических

Республик (51) М, Кл. б 01п 1/22 (22) Заявлено 18.05.73, (21) 1925188/23-26 с присоединением заявки №вЂ”

Государственнв и комитет

Совета Министроа СССР

flo делам иэоеретений

И OTKPblTHH (32) Приоритет—

Оп1 бликовано 30.01.75. Бюллетень ¹ 4 (53) УДК 66.012 (088.8) Дата опубликования описания 12.06.75 (72) Авторы изобретения

С. В. Смирнов, В. P. Тучинский, В. А. Приходай, Л. Г. Зак и Ю. Т. Дикарев (71) Заявитель (54) АВТОМАТИЧЕСКОЕ ПРОБООТБОРНОЕ УСТРОЙСТВО

Предмет изобретения

Изобретение может быть использовано в химической и нефтехимической промышленности.

Известно автоматическое пробоотборпое устройство, содержащее регулятор давления 5 инертного газа, дроссель инертного газа, jpocсель анализируемого газа и смесительный коллектор.

Однако такое устройство певозмо>кпо использовать для полимеризующихся продуктов l0 из-за забивки сужающих устройств.

С целью устранения указанного недостатка предлагаемое устройство снабжено регулятором давления разбавленной пробы, вход которого подключен через дроссель к выходу смесительного коллектора, и двумя блоками умно>кения, соединяющими выход дросселя инертного газа с камерой задания регуляторов инертного газа и разбавленной пробы.

20 На чертеже — принципиальная схема предлагаемого автоматического про боотбор ного устройства.

Устройство содержит регулятор 1 давления инертного газа, регулятор 2 давления разбавленной пробы, дроссели 3 и 4, смесительный коллектор 5, блоки умножения 6 и 7.

Устройство работает следующим образом.

Инертный газ с давлением Р, через дроссель 3 подается в смесительный коллектор 5, где смешивается с анализируемым газом.

Смесь отбирается через дроссель 4. С помощью блока умножения 6 и регулятора 1 давление Р, поддерживается пропорциональным

Р,. Аналогично давление Рэ поддерживается пропорциональным Р2 с помощью блока умножения 7 и регулятора 2.

Размеры смесительного коллектора выбираются такими, чтобы давление в коллекторе выдерживалось практически равным давлению

Р, анализируемого газа.

Постоянное соотношение инертного и анализируемого газов обеспечивается за счет пропорциональности давлений входа — выхода па дросселях. Полимеризация исключается за счет того, что анализируемый газ попадает на ближайшее сужающее устройство (дроссель

4) после смешения с инертным газом.

Автоматическое пробоотборное устройство, содержащее регулятор давления инертного газа, дроссель инертного газа, дроссель анализируемого газа и смесительный коллектор, отличающееся тем, что, с целью обеспечения работы устройства на полимеризующихся продуктах, оно снабжено регулятором давления разбавленной пробы, вход которого подключен через дроссель к выходу смесительного кол458731

Составитель Б. Цибульский

Редактор Н. Спиридонова Техред A. Камышникова Корректор Л. Котова

Заказ !554 Изд. ¹ 1035 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Обл. типография Костромского упр. издательств, полиграфии и кн ижной торговли лектора, и двумя блоками умножения, соединя1ощими выход дросселя инертного газа с камерой задания регуляторов инертного газа и разбавленной пробы.
