Реферат

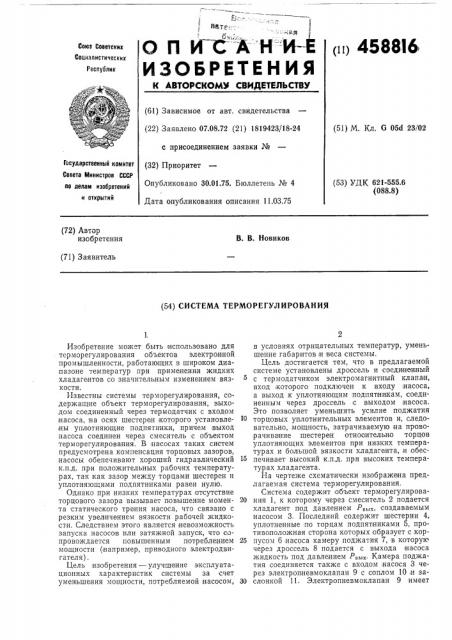

О П И С." А Н -И-E

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ш 4588I6

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 07.08.72 (21) 1819423/18-24 с присоединением заявки № (32) Приоритет

Опубликовано 30.01.75. Бюллетень № 4

Дата опубликования описания 11.03.75 (51) М. Кл. G 05Й 23/02

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (53) УДК 621-555.6 (088.8) (72) Автор изобретения

В. В. Новиков (71) Заявитель (54) СИСТЕМА ТЕРМОРЕГУЛИРОВАНИЯ

Изобретение может быть, использовано для терморегулирования объектов электронной промышленности, работающих в широком диа,пазоне температур при применении жидких хладагентов со значительным изменением вязкости.

Известны системы терморегулирования, содержащ ие объект терморегулирования, выходом соединенный через термодатчик с входом насоса, на осях шестерен которого установлены уплотняющие подпятники, причем выход насоса соединен через смеситель с объектом терморегулирования. В насосах таких систем предусмотрена компенсация торцовых зазоров, насосы обепечивают хороший гидравлический к.п.д. при положительных рабочих температурах, так как зазор между торцами шестерен и уплотняющими подпятниками равен нулю.

Однако при низких температурах отсутствие торцового зазора вызывает повышение момента статического трения насоса, что связано с резким увеличением вязкости рабочей жидкости. Следствием этого является невозможность запуска насосов или затяжной запуск, что сопровождается повышенным потреблением мощности (например, приводного электродвигателя).

Цель изобретения — улучшение эксплуатационных характеристик системы за счет уменьшения мощности, потребляемой насосом, в условиях отрицательных температур, уменьшение габаритов,и веса системы.

Цель достигается тем, что в предлагаемой системе установлены дроссель и соединенный с термодатчиком электромагнитный клапан, вход которого подключен к входу inacoca, а выход к уплотняющим подпяпникам, соединенным через дроссель с выходом насоса.

Это позволяет уменьшить усилие поджатия торцовых уплотнительных элементов и, следовательно, мощность, затрачиваемую на проворачива ние шестерен относительно торцов уплотняющих элементов при низких температурах и большой вязкости хладагвнта, и .обеспечивает высокий к.п,д. при высоких температурах хладагента.

На чертеже схематически изображена предлагаемая система терморегулирования.

Система содержит объект терморегулирова20 ния 1, к которому через смеситель 2 подается хладагент под давлением Р»«, создаваемым насосом 3. Последний содержит шестерни 4, уплотненные .по торцам подпятниками 5, противоположная сторона которых образует с,кор25 пусом б,на соса камеру поджатия 7, в которук через дроссель 8 подается с выхода ivacoca жидкость под давлением Р», . Камера поджатия соединяется также с входом;насоса 3 через электропневмоклапан 9 с соплом 10 и за30 слонкой 11. Электропневмоклапан 9 имеет

458816

Составитель Ю. Морозов

Типография, пр. Сапунова, 2,3 электрическую связь с термодатчиком 12, установленным, в частности, на входе насоса 3.

Жидкость с выхода объекта терморегулирования 1 возвращается на вход насоса 3. Система замкнута.

Работает система следующим образом.

При запуске и работе в условиях умеренно низких и положительных температур (например, выше — 20 С) термодатчик 12 вырабатывает ток, который заставляет электропневмоклапан 9 притягивать заслонку 11; прерывается связь между входом насоса 3 и камерой поджатия 7, в которой образуется давление

PBQIz чем обеспечивается IIopIKaTHe упло пняющ их подпятников 5 к торцам шестерен 4.

При этом, производительность насоса 3 максимальна.

При снижении температуры хладагента до значения .ниже определенного уровня термодатчик 12 прекращает подачу тока на клапа н

9, который отжимает заслонку 11 от сопла 10, При этом камера поджатия 7 соединяется с входом насоса 3.

Давление в камере поджатия 7 падает до промежуточной величины Рь которая определяется сопротивлениями дросселя 8 и сопла

10. При этом подпятники 5 отжимаются от торцов шестерен 4, образуя зазор, величина которого, как правило, не превышает 0 05—

0,1 мм.

В результате уменьшается момент трения и мощность, потребляемая;насосом 3 при,низких температурах жидкости — хладагента, когда ее вязкость возрастает. При повышении температуры рабочей жидкости электропневмоклапан 9 закрывает сопло 10 заслонкой 11, и насос 3 вновь имеет максимальную производительность.

Предмет изобретения

Система терморегулирования, содержащая объект терморегулирования, выходом через термодатчик соединенный с входом насоса, на осях шестерен которого установлены уплот няющие подпятники, причем выход насоса со20 единен через смеситель с объектом терморегулирования, отличающаяся тем, что, с целью улучшения эксплуатационных характеристик устройства, в нем установлены. дроссель и соединенный с термодатчиком электромаг25 нитный клапан, вход которого подключен к входу насоса, а выход к уплотняющим подпятникам, соединенным через дроссель с выходом на со,са.
