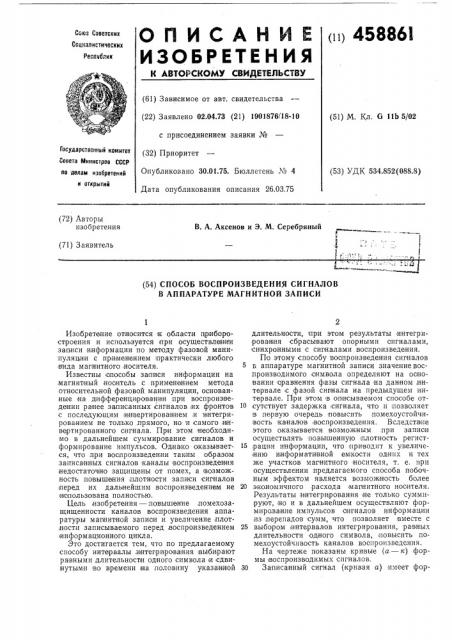

О П И С А Н И Е (ii) 458861

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслвблии (61) Зависимое от авт. свидетельства (22) Заявлено 02.04.73 (21) 1901876/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 30.01.75. Бюллетень № 4

Дата опубликования описания 26.03.75 (51) М. Кл. G 11Ь 5/02

Государственный коттитет

Совета Министров СССР (53) УДК 534.852(088.8) ло двлам изобретений и открытий (72) Авторы изобретения

В. А. Аксенов и Э. М. Серебряный (71) Заявитель (54) СПОСОБ ВОСПРОИЗВЕДЕНИЯ СИГНАЛОВ

В АППАРАТУРЕ МАГНИТНОЙ ЗАПИСИ

Изобретение относится к области п риборостроения и используется при осуществлении записи информации по методу фазовой манипуляци и .с применением практически любого вида магнитного, носителя.

Известны способы за писи информации на ,магнитный носитель с применением метода относительной фазовой манипуляции, основанные на д ифференцировани|и .при воспроизведении ра нее записанных сигналов их фронтов с последующим и нвертированием .и интегрированием не только лрямого, но и самого овнвертированного сигнала. Пр и этом необходимо в дальнейшем суммирование сигналов и формирование импульсов. Однако оказывается, что,при воспроизведении таким образом записанных сигналов каналы воспроизведения недостаточно защищены от помех, а возможность повышения, плотности записи сигналов перед их дальнейшим воспроизведением не использована полностью.

Цель изобретения —:повышение,помехозащищенности каналов воспроизведения аппаратуры мапнитной записи и увеличение плотности записываемого перед, воспроизведением информационного цикла.

Это достигается тем, что по предлагаемому способу и нтервалы,и нтегрирова ния:выбирают равными,длительности одного символа и сдвинутыми во времени на половину указан ной длительности, при этом результаты интегрирования сбрасывают опорными сигналами, синхронными с сигналами воспроизведения.

По этому способу воспроизведения сигналов в аппаратуре магнитной записи значение воспроизводимого символа определяют на основании цравнения фазы сигнала на данном,интервале с фазой сигнала на предыдущем интервале. При этом в описываемом способе от10 существует задержка сигнала, что и .позволяет в первую очередь повысить .помехоустойчи.вость каналов воспроизведения. Вследствие этого оказывается возможным .при записи осуществлять повьгшенную плотность регист15 рации информации, что .приводит к увеличению информативной емкости однпх и тех же участков магнитного носителя, т. е. при осуществлении предлагаемого способа побочным эффектом является возможность более

20 экономичного расхода магнитного носителя.

Результаты интегрирования Но только суммируют, но и в дальнейшем осуществляют формирование импульсов сигналов информации ,из,перепадов сумм, что позволяет вместе с

25 выбором интервалов интегрирования, равных длительности одного символа, повысить помехоустойчивость каналов воспроизведения.

На чертеже показаны кривые (а — к) формы воспроизводимых сигналов.

30 Записанный сигнал (кривая а) имеет фор458861

Предмет изобретения

О О1Î < 1 r 1 О

Составитель Г. Сотников

Техред E. Борисова

Корректор Н. Аук

Редактор T. Рыбалова

Заказ 621jl7 Изд. № 1076 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 му,прямоугольных им пульсов разной длительности, соответствующих «0»,или «1». По|сле воспроизведения и усиления сигнал получает форму показа иную кр ивой б, а после дифференц ирования и инвертирования — форму, обозначенную на чертеже кривыми в и г.

При воспроизведении используются апор ные импульсы, сдвинутые на половину периода (кривые д и е). В результате интегрирования получают сигнал (кривые ж и з). При суммировании образуется сигнал, показанный кривой и (суммируются результаты интегрирования). Сигнал информации имеет вид остроконечных импульсов (кривая к) .

З начение суммы не меняется, если остается постоянной фаза сигнала по сравнению с предыдущим периодом, а перепады значен ия суммы имеют место лишь на интервалах, на которых произошла смена фазы сигнала, т. е. каждый, перепад значения суммы соответствует ед и нице воспроизводимой информации.

Способ воспроизведения сигналов в аппарату ре магнитной записи, представленных, например, в виде символов, с опнооительной фазовой манипуляцией, основанный на их диффервнцировани и, и нвертирован ии tH последующем интегри|рован ии непрямого и инвертированного сигналов на двух различных интер10 валах, а та кже сумм ировани и и формирова н ии импульсов, отличающийся тем, что, с целью повышения помехозащищен носги каналов воспроизведения аппаратуры магнитной записи и увеличения,плотности зап исываемо15 го перед воспроизведением информационного цвкла, интервалы интегрирования выбирают равными длительности одного символа и сдвинутыми,во времени |на полови ну указанной длительности, а результаты интегрирова20 iHHH сбрасывают опорными сигналам и, 0ННхронными с сигналами воспроизведения.
