Реферат

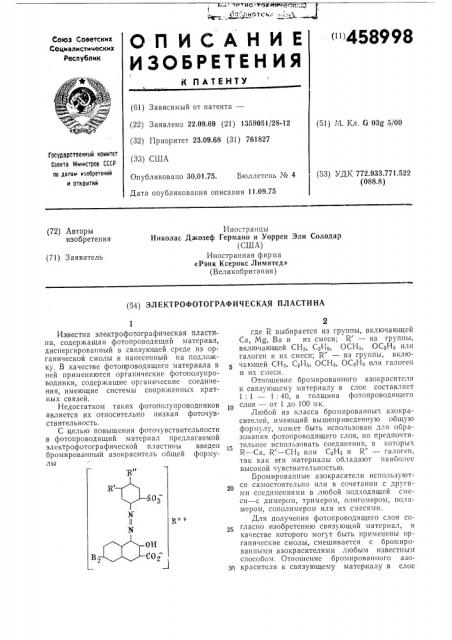

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К П АТЕНТУ " 458998

Союз Советских

Социалистических

Республик (61) Зависимый от патента— (22) Заявлено 22,09.69 (21) 1359051/28-12 (32) Приоритет 23.09.68 (31) 761827 (33) США

Опубликовано 30.01.75. Бюллетень № 4

Дата опубликования описания 11.09.75 (51) И. Кл. G 03g 5/00

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 772.933.771.522 (088.8) (72) Авторы изобретения

Иностранцы

Николас Джозеф Германо и Уоррен Эли Солодар (США) Иностранная фирма

«Рэнк Ксерокс Лимитед» (Великобритания) (71) Заявитель (54) ЭЛЕКТРОФОТОГРАФИЧЕСКАЯ ПЛАСТИНА

25

ОН 02

Известна электрофотографическая пластина, содержащая фотопроводящий материал, диспергировапный в связующей среде из органической смолы и нанесенный на подложку, В качестве фотолроводящего материала в пей применяются органические фотополупроводники, содержащие органические соединения, имеющие системы сопряженных кратных связей.

Недостатком таких фотополупроводпиков является их относительно низкая фоточувствительность.

С целью повышения фоточувствительности в фотопроводящий материал предлагаемой электрофотографической пластины введен бромированный азокраситель общей формулы где R выбирается из группы, включающей

Са, Mg, Ba и их смеси; R — из группы, включающей СНз, С На, ОСНз, ОС2Н5 пли галоген и их смеси; R" — из группы, включающей СНз, С2Н1, ОСНз, 0С Í; или галоген и пх смеси.

Отношение бромироваппого азокрасптеля к связующему материалу в слое составляет

1: 1 — 1: 40, а толщина фотопроводящего слоя — от 1 до 100 мк.

Любой из класса бромированных азокрасителей, имеющий вышеприведенную общую формулу, может быть использован для образования фотопроводящего слоя, но предпочтительнее использовать соединения, в которых

R — Са, R — СНз или С Н1 и R" — галогеп, так как эти материалы обладают наиболее высокой чувствительностью.

Бромировапные азокрасители используются самостоятельно или в сочетании с другими соединениями в любой подходящей смеси — с димером, тримером, олигомером, полимером, сополимером или Нх смесями.

Для получения фотопроводящего слоя согласно изобретению связующий материал, в качестве которого могут быть применены органические смолы, смешивается с бромироваппыми азокрасителями любым известным способом. Отношение бромированпого азокрасителя к связующему материалу в слое

458998

$0

Са++

С0

Зо

40 ьо

N !

Б!

1а

ОН

ОН

do2 !

МОТ, Загорский филиал

3 составляет 1: 1 — 1: 40 от веса сухих веществ.

Рекомендуется использовать органические смолы с сопротивлением в условиях применения выше 10", предпочтительно более

10 ом/см, например: термопластики, включая олефиновые полимеры, такие, как полиэтилен; полимеры, полученные из диенов, такие, как полибутадиен, полиизобутилен и IIOлихлоропрен, виниловые и винилиденовые полимеры, такие, как полистирол, стиролакрилонитриловые сополимеры, полиакрилаты, поливинилацетат и т. д. Кроме того, можно применять термореактивные, алкидные и фурановые смолы.

В качестве подложки может быть использован опорный материал, например, алюминий, сталь, латунь, металлизированное или покрытое окисью олова стекло, полупроводящие пластмассы и смолы, бумага и т, д. с удельной объемной проводимостью во время применения 10 ом/см или поверхностной проводимостью 10а ом/ед. площади.

Смесь бром ирова нного азокрасителя и связующего материала наносят на проводящие подложки любым известным способом— окраской, покрытием, напылением, электропокрытием, погружением и т. д. Процессы затвердевания и сушки фотопроводящего слоя также осуществляются известными методами, используемыми при получении пленок заданных связующих. Толщина фотопроводящего слоя может быть от 1 до 100 мк в зависимости от характеристики заданных материалов.

Пример 1. Смешивают 6 частей стиролбутадиеновой смолы с 43 частями ксилола и

1 частью бромированного азокрасителя, имеющего Формулу

Смесь перемалывают до получения однородной дисперсии, наносят ее на лист алюминиевой фольги толщиной 0,127 мм и сушат на воздухе при температуре 100 С в течение 2 час. После этого пластину заряжают положительным потенциалом около 650 в посредством коронного разряда.

Заряженную пластину экспонируют контактным способом в течение 15 сек через позитивную пленку с помощью вольфрамовой

4 лампы, имеющей цветовую температуру

3400 К. Уровень освещения на плоскости экспозиции 57 футосвечей. Скрытое электростатическое изображение проявляют и переносят на приемный лист.

Пример 2. Смешивают приблизительно

2 части метилфенилкремнийорганической смолы с 40 частями ксилола и 1 частью бромированного азокрасителя, имеющего формуI0

Пластину заряжают исходным потенциалом 290 в.

Предмет изобретения

1. Электрофотографическая пластина, содержащая фотопроводящий материал, диспергированный в связующей среде из органической смолы, отличающаяся тем, что, с

З5 целью повышения чувствительности, в нее введен бромированный азокраситель общей формулы где R выбирается из группы, включающей

55 Са, Alg, Ва и их смеси; Я вЂ” из группы, включающей СНа, С2Н5, ОСНа, ОС Н5, галоген и их смеси; R" — из группы, включающей СН„С,Н5, ОС2Н5, галоген и их смеси.

2. Пластина по п. 1, отличающаяся тем, 5р что соотношение бромированный азокраситель: связующая среда ра вно 1:1 — 1:40.

3. Пластина по пп. 1 и 2, отличающаяся тем, что толщина ее равна 1 — 100 мк.
