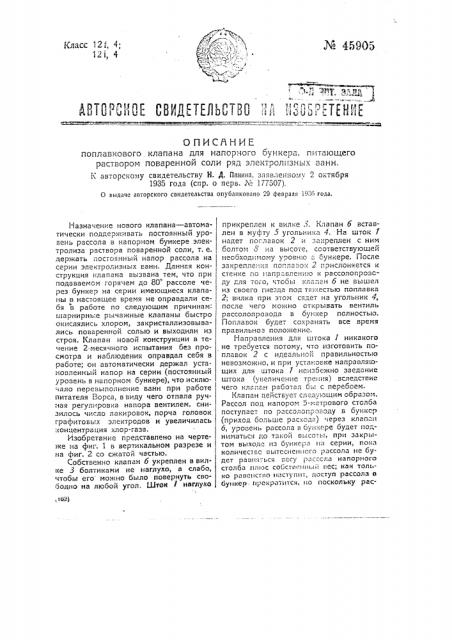

О ПИСЯНИЕ поплавкового клапана для напорного бункера, питающего раствором поваренной соли ряд электролизных ванн, К авторскому свидетельству Н. Д. Пашиа. заявленному 2 октября

1935 года (спр. о перв. М 177507).

0 выдаче авторского свидетельства опубликовано 29 февраля 1936 года.

Назначение нового клапана †автоматически поддерживать постоянный уровень рассола в напорном бункере электролиза раствора поваренной соли, -. е. держать постоянный напор рассола на серии электрогизных ванн. Данная конструкция клапана вызвана тем, что при подаваемом горячем до оО рассоле через бункер на серии имеющиеся клапаны в настоящее время не оправдали себя в работе по следующим причинам. шарнирнь;е рычажные клапаны быстро окислялись хлором, закристаллизовывались поваренной солью и выходили из строя. Клапан новой конструкции в течение 2 месячного испытания без просмотра и наблюдения оправдал себя в работе; он автоматически держал установленный напор на серии (постоянный урозень в напорном бункере), что исклю-<ало перевыполнение ванн при работе нитателя Ворса, в виду чего отпала ручная регулировка напора вентилем, снизилось число лакировок, порча головок графитовых электродов и увеличилась .<онцентра ция хлор-газа.

Изобретание представлено на чертеже на фиг. 1 в вертикальном разрезе и на фиг. 2 со сжатой частью.

Собственно клапан 6 укреплен в вилке 3 болтиками не наглухо, а слабо, чтобы его можно было повернуть свободно на любой угол. Шток 1 нагл)хо прикреплен к вилке 3. Клапан б вставлен в муфту 5 угольника 4. На шток 7 надет поплавок 2 и -..àèðåïëåí с ним болтом 8 на высоте, соответствующей необходимому уровню;. бункере. После закрепления поплавок 2 прислоняется к стенке по напр-.влению к рассолопроводу для — î-î,,чтобы клапан б не вышел из своего гнезда под тя>:<естью поплавка

2) вилка при этом сядет на угольник 4, после чего можно открывать вентиль рассолопровода в бункер полностью.

Поплавок будет сохранять все время правильное положение.

Направления для штока 1 никакого не требуется потому, что изготовить поплавок 2 с идеальной правильностью невозможно, и при установке направлпощих для штока 7 неизбежно заедание штока (увеличение трения) вследствие чего клапан работал бы с перебоем.

Клапан действует следующим образом, Рассол под напором 5-метрового столба поступает по рассолопроводу в бункер (приход больше расхода) -.åðåç клан;.н

6, уровень рассола в бун«<.ре будет подниматьсч до такой высоты, при закрытом выход из бункера нп серии, пока количество вытесне п ого рассола не будет равня, ься весу р cccrà напорного столба пинос собств, ииай нес; как только равенст lo наступит, доступ рассола а бункер, прекратится, »о поскольку рассол из бункера вытекает непрерывно, то установившийся уровень рассола в бункере при полном закрытии клапана будет на какую-то высоту ниже уровня в клапане, следовательно вес вытесняеIoH поплавком жидкости 2 будет меньше веса рассольного столба напора, клапан 6 приоткроется и будет компенсировать расход, равный приходу (при:.од равен расходу), т. е. при установке поплавка 2 до желаемого уровня ypoBQHb будет автоматически держаться постоянным. 5ункер устанавливается нижним основанием ниже верхнего основания ванн на 400 л лг; это необходимо для того, чтобы можно было установить любой желаемый напор на серии (держать любой уровень в бункере) в пределах от 16 до 40 сл.

Предмет изобретения.

1. Поплавковый клапан для напорного бункера, питающего раствором поваренной соли ряд электролизных ванн, отличающийся тем, что самый клапан б соединен с поплавком 2 посредством вилки 3 ит:и т. и. с той целью, чтобы вилка 3 ох IKTblBBfli3 угольник 4 H 01p3vvsvaapa ос".;ание вниз поплавка 2 с клапcIнои 0.

2. Форма выполнения означенного в и. 1 клапана, отлпча:ощаяся тем, что поплdвок 2 зdêðòïåн на свободно установленном штоке 7 н на;-лухо в целях возможности установки поплавка на различной высоте для создания различного напора в бункер.
