Устройство для удлинения культи плеча

Устройство для удлинения культи плеча

Иллюстрации

Показать все

Реферат



(i i) " 459220

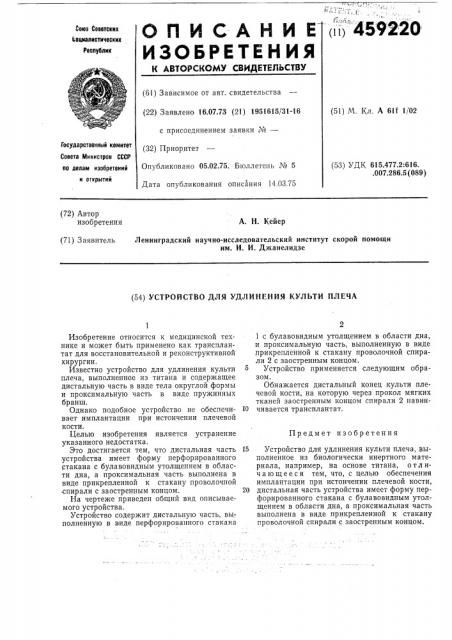

ОПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сеииалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 16.07.73 (21) 1951615/31-16 с присоединением заявки ¹â€” (32) Приоритет (51) М. Кл. А 61f 1,/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 615.477.2:616. .007.286.5 (089) Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 14.03.75 (72) Автор изобретения

А. H. Кейер

Ленинградский научно-исследовательский институт скорой помощи им. И. И. Джанелидзе (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДЛИНЕНИЯ КУЛЬТИ ПЛЕЧА

Предмет изобретения

Изобретение относится к медицинской технике и может быть применено как трансплантат для восстановительной и реконструктивной хирургии.

Известно устройство для удлинения культи плеча, выполненное из титана и содержащее дистальную часть в виде тела округлой формы и проксимальную часть в виде пружинных бранш.

Однако подобное устройство не обеспечивает имплантации при истончении плечевой кости.

Целью изобретения является устранение указанного недостатка.

Это достигается тем, что дистальная часть .устройства имеет форму перфорированного стакана с булавовидным утолщением в области дна, а проксимальная часть выполнена в виде прикрепленной к стакану проволочной спирали с заостренным концом.

На чертеже приведен общий вид описываемого устройства.

Устройство содержит дистальную часть, выполненную в виде перфорированного стакана

1 с булавовидным утолщением в области дна, и проксимальную часть, выполненную в виде прикрепленной к стакану проволочной спирали 2 с заостренным концом.

Устройство применяется следующим образом.

Обнажается дистальный конец культи плечевой кости, на которую через прокол мягких тканей заостренным концом спирали 2 навин10 чивается трансплантат, I5 Устройство для удлинения культи плеча, выполненное из биологически инертного материала, например, на основе титана, отлич а ю щ е е с я тем, что, с целью обеспечения имплантации при истончении плечевой кости, 20 дистальная часть устройства имеет форму перфорированного стакана с булавовидным утолщением в области дна, а проксимальная часть выполнена в виде прикрепленной к стакану проволочной спирали с заостренным концом.

459220

Составитель В. Остапчук

Техред А. Дроздова Корректор М. Щнпкова

Редактор T. Каранова

Типография, пр. Сапунова, 2

За,каз 567/4 Изд, № 338 Тираж 559 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
